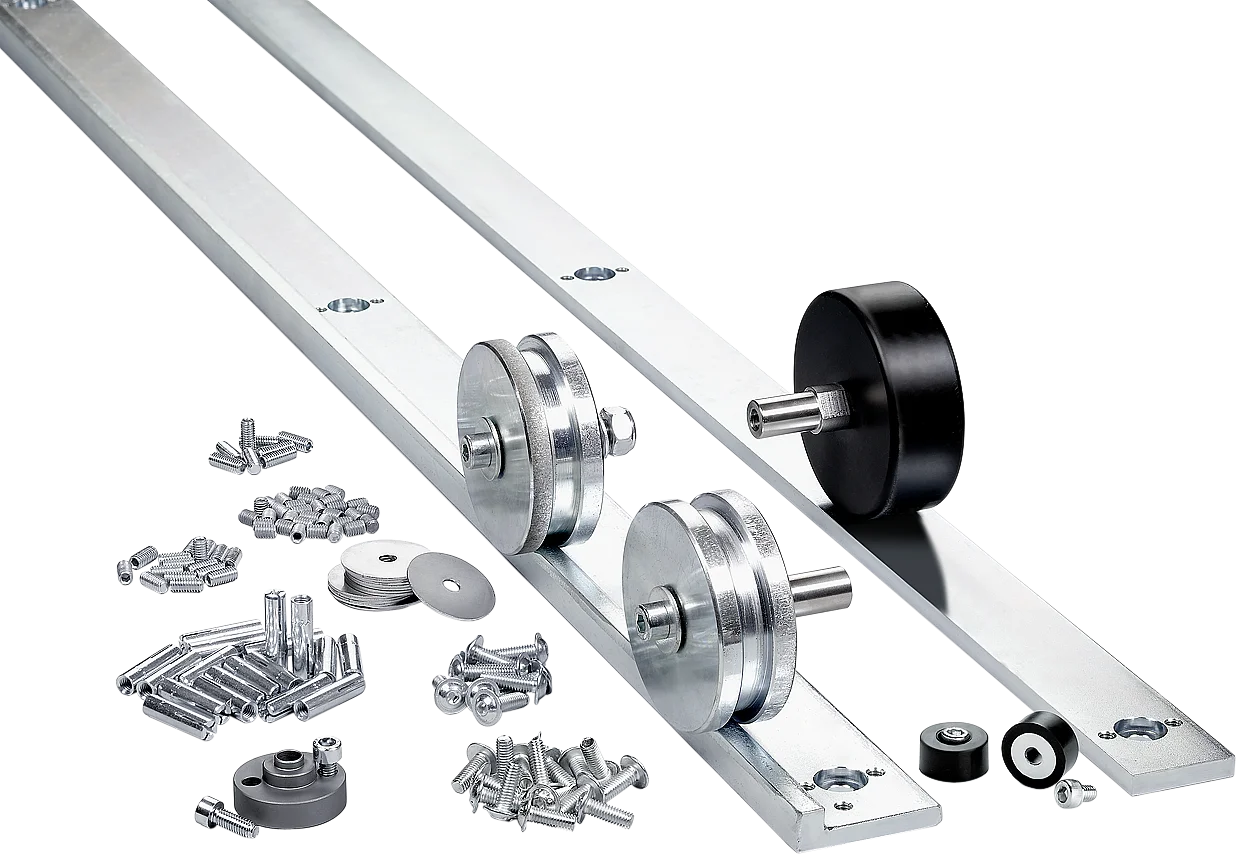

- Nivellierbares Laufschienensystem für Über- und Unterflurmontage
- Entspricht neuesten Messplatzanforderungen: erfüllt die Anforderungen von Fahrzeug-Herstellern sowie die Anforderungen der HU-Scheinwerfer-Richtlinie
- Zusammen mit dem SEG-Fahrwagen können Höhenunterschiede bis zu 30 mm ausgeglichen werden
- Lange Lebensdauer
- Hochwertige, robuste Verarbeitung
- Präzise geführte Stahlrollen: für exakte Vermessungen und Justagen reicht eine einmalige Ausrichtung zum Fahrzeug (Zeitersparnis!)
- Stahllaufräder sind im Lieferumfang enthalten
- Optional Erweiterbar auf 4,5 m (siehe erweitertes Zubehör)

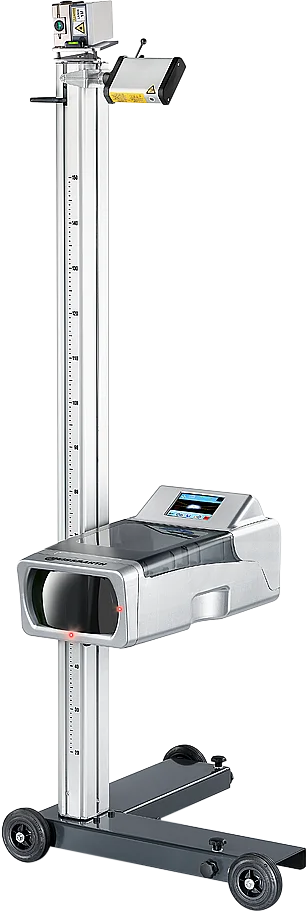

Scheinwerfer-Prüfsystem MLD 815 mit Ford Homologation
- Homologiertes Scheinwerfer-Prüfsystem für Ford Werkstätten
- Ausrichtung zur Fahrzeuglängsmittelebene gemäß Ford Herstelleranforderungen: mit Laser-Modul und Ausrichtpendel hinten
- Inklusive mit entwickelte Softwarefunktion für blendfreies Fernlichtsystem (ILS/GFHB) eingebaut in Ford Modellen
Ausrichtungs-Kit Längsmittelebene (Ford Anforderung)
- Im Lieferumfang enthalten
- Exakte Ausrichtung zur Fahrzeuglängsmittelebene: mit Laser-Modul und Ausrichtpendel am Fahrzeug-Heck
- Entwickelt für Ford Fahrzeuge mit blendfreiem Fernlicht, benutzbar für alle Hersteller Fahrzeuge zur Erhöhung der Präzision
- Befestigung am Fahrzeugheck mittels Magneten oder Saugknöpfen
- Feinjustage für exakte Positionierung zur Fahrzeug-Mitte
- Hochwertiger, gut sichtbarer, grüner Vertikal-Laser
- Niedrige Laserklasse - 1M
Hinweis: Schienensystem ist zwingend notwendig zur Benutzung dieser Ausrichtlösung (Ford-Anforderung)
Digitale Scheinwerferprüfung mit MLD 815 Ford: Intelligent, schnell und präzise
- Kreuz- und Ausrichtlaser zur präzisen Positionierung
- Für alle Lichtquellen (Xenon, Bi-Xenon, LED, Bi-LED, Halogen) und blendfreien Fernlichtsysteme (Dynamic Light Assist - DLA, Matrix, ILS - Ford)
- Alle Fahrzeugarten (Pkw, Lkw und Motorräder)
- Alle Scheinwerferarten (Haupt-, Nebel- und Zusatzscheinwerfer)
- CMOS-Kamera für digitale Bildverarbeitung in Echtzeit
- Integrierter Drucker
- Messergebnisse in Echtzeit
- Vergleich der Messwerte mit Grenzwerten und eindeutiger Rot-Grün-Beurteilung
- Exakte Definition der Hell-Dunkel-Grenze ohne störenden Blausaum
- Digitaler LCD-Farbmonitor (5,7") mit 262.000 Farben
- Touchscreen-Funktion (Bedienung auch mit Handschuh)
- Intuitive, einfache Benutzerführung
- Visuelle und akustische Signale zur Unterstützung des Messablaufs
- Menü in 7 Sprachen
- Bedienpanel für unterschiedliche Einsatzbereiche um 180° verstellbar (z.B. bei der HU zum Prüfen oder in der Werkstatt zum Einstellen)
- Unabhängig durch Batteriebetrieb
- Messhöhe (optischer Mittelpunkt): 24 - 145 cm
- Messwerte: Horizontale und vertikale Abweichung (Nickwinkel), Intensität, Rollwinkel, Gierwinkel
- Digitale Präzision: +/- 1 cm auf 10 Meter Messstrecke
Zuverlässige Justage von Scheinwerfern mit blendfreiem Fernlicht (ILS Ford, Dynamic Light Assist - DLA, Matrix Beam usw.)
MLD 815 Ford unterstützt den Anwender bei intelligenten Scheinwerfern:
- Mechanische Einstellung der vertikalen Hell-Dunkel-Grenze (z.B. DLA, ILS)
- Auslesen der Position der vertikalen Hell-Dunkel-Grenze durch die Software des MLD 815 - in Winkelminuten-Genauigkeit (z.B. bei Matrix Beam)
Hinweis: Für die Justage des blendfreies Fernlichtes ist zusätzlich ein OBD Diagnosegerät notwendig
Prüfergebnisse via Bluetooth® - schnell und übersichtlich auf dem PC
- Optional: Visualisierung am Werkstatt-PC
- Darstellung der Hell-Dunkelgrenze am PC Monitor oder TFT Bildschirm
- Datenübertragung via Bluetooth® zum PC
- Bedieneroberfläche vereinfacht die intuitive Nutzung
- Datenbankfunktion
- Druck und Archivierung
- Anpassung des Farbschemas durch den Anwender für hell/dunkel, je nach Lichtverhältnissen
- Werkstatt-Netzwerk-Konnektivität: Unterstützt Bosch Connected Repair Werkstattnetzwerk, ASA Netzwerk Kompatibilität garantiert
Zertifikate: CE, EMC, FCC, FDA
| Betriebstemperatur | 5 - 45 °C |
|---|---|
| Elektrischer Anschluss | 100 - 240 V | 50 - 60 Hz |
| Batteriespannung (DC) | 12 V |
| Höhe des Lichtzentrums | 250 - 1500 mm |
| Messbereich ober-/unterhalb | 600 - -600 mm |
| Lichtstärke | 0 - 150000 cd |
| Beleuchtungsstärke | (1m) 0 - 150000 / (25m) 0 - 240 lx |
| Lagertemperatur | -25 - 45 °C |
| Ausführung | - Digital |
| Verpackungslänge | 650 mm |
| Verpackungsbreite | 1790 mm |
| Verpackungshöhe | 700 mm |
| Bruttogewicht | 40 kg |
| Messbereich Abblendlicht rechts/links | 1000 - -1000 mm |
| Messbereich Fernlicht rechts/links | 1000 - -1000 mm |
| Relative Luftfeuchtigkeit Lagerung | 20 - 80 % |
| Relative Luftfeuchtigkeit Anwendung | 30 - 60 % |
| Strahlungsleistung Ausrichtlaser | 5 mW |
| Betriebsspannung Ausrichtlaser | 3 - 5 V (DC) |
| Laserklasse Ausrichtlaser | 3R |
| Projektion Ausrichtlaser | 130° x 0,4 mrad |
| Laserdiode Ausrichtlaser | 635 nm |
| Laserklasse Kreuzlaser | 3R |
| Projektion Kreuzlaser | 90° x 0,4 mrad |
| Laserdiode Kreuzlaser | 635 nm |
| Strahlungsleistung Kreuzlaser | 5 mW |
| Betriebsspannung Kreuzlaser | 3 - 5 V (DC) |
| Projektion Ausrichtlaser (vertikal) | (P-Assist S5) 130° x 0,4 mrad |
| Laserdiode Ausrichtlaser (vertikal) | (P-Assist S5) 520 +/- 5 nm |
| Laserklasse Ausrichtlaser (vertikal) | (P-Assist S5) 1M |
| Strahlungsleistung Ausrichtlaser (vertikal) | (P-Assist S5) 10 mW |
| Betriebsspannung Ausrichtlaser (vertikal) | (P-Assist S5) 4,5 - 6 V (DC) |
| Betriebstemperatur | 5 - 45 °C |
|---|---|
| Elektrischer Anschluss | 100 - 240 V | 50 - 60 Hz |
| Batteriespannung (DC) | 12 V |
| Höhe des Lichtzentrums | 250 - 1500 mm |
| Messbereich ober-/unterhalb | 600 - -600 mm |
| Lichtstärke | 0 - 150000 cd |
| Beleuchtungsstärke | (1m) 0 - 150000 / (25m) 0 - 240 lx |
| Lagertemperatur | -25 - 45 °C |
| Ausführung | - Digital |
| Verpackungslänge | 650 mm |
| Verpackungsbreite | 1790 mm |
| Verpackungshöhe | 700 mm |
| Bruttogewicht | 40 kg |
| Messbereich Abblendlicht rechts/links | 1000 - -1000 mm |
| Messbereich Fernlicht rechts/links | 1000 - -1000 mm |
| Relative Luftfeuchtigkeit Lagerung | 20 - 80 % |
| Relative Luftfeuchtigkeit Anwendung | 30 - 60 % |
| Strahlungsleistung Ausrichtlaser | 5 mW |
|---|---|
| Betriebsspannung Ausrichtlaser | 3 - 5 V (DC) |
| Laserklasse Ausrichtlaser | 3R |
| Projektion Ausrichtlaser | 130° x 0,4 mrad |
| Laserdiode Ausrichtlaser | 635 nm |
| Laserklasse Kreuzlaser | 3R |
| Projektion Kreuzlaser | 90° x 0,4 mrad |
| Laserdiode Kreuzlaser | 635 nm |
| Strahlungsleistung Kreuzlaser | 5 mW |
| Betriebsspannung Kreuzlaser | 3 - 5 V (DC) |
| Projektion Ausrichtlaser (vertikal) | (P-Assist S5) 130° x 0,4 mrad |
| Laserdiode Ausrichtlaser (vertikal) | (P-Assist S5) 520 +/- 5 nm |
| Laserklasse Ausrichtlaser (vertikal) | (P-Assist S5) 1M |
| Strahlungsleistung Ausrichtlaser (vertikal) | (P-Assist S5) 10 mW |
| Betriebsspannung Ausrichtlaser (vertikal) | (P-Assist S5) 4,5 - 6 V (DC) |

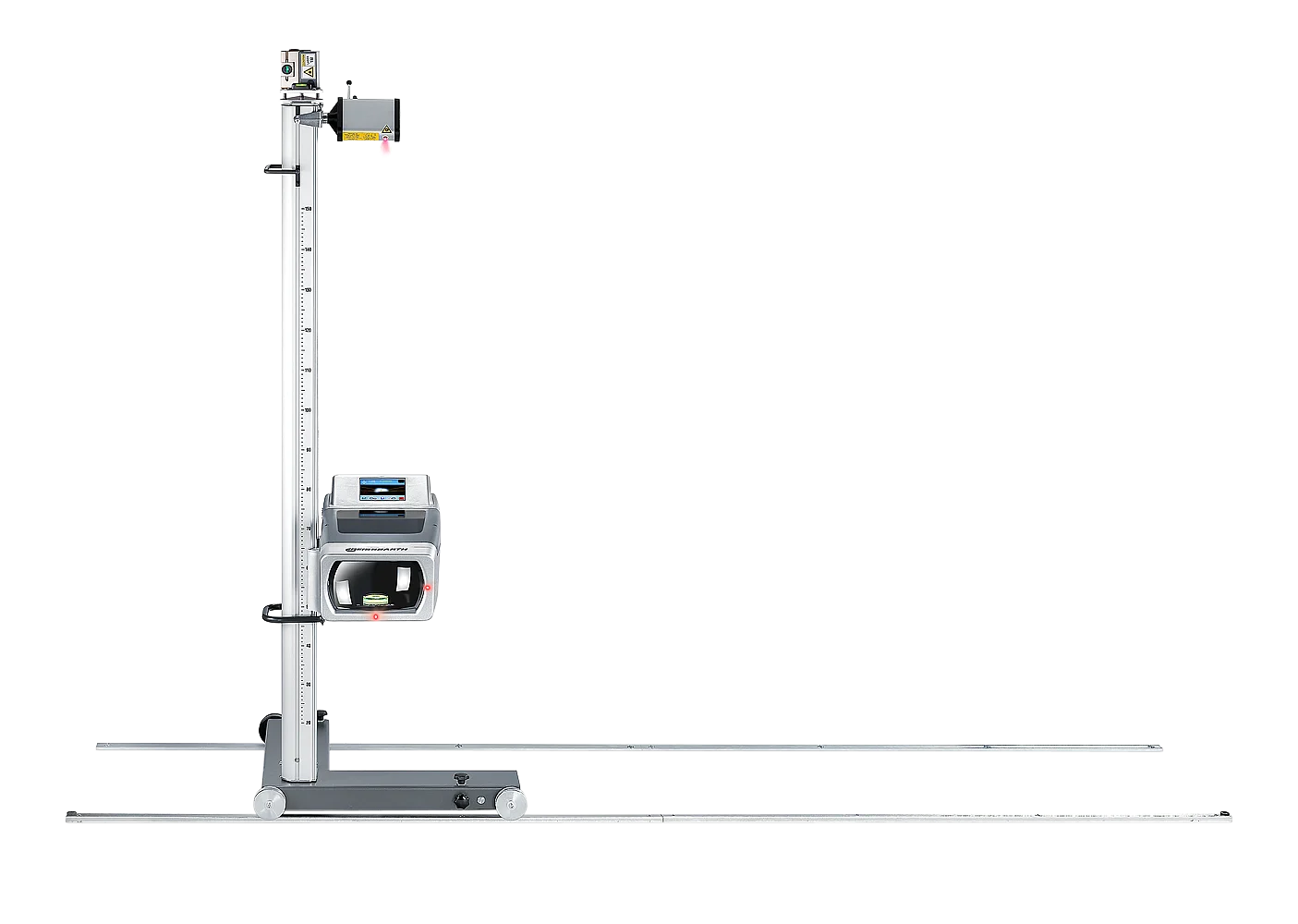

- Laufschienen-Set 3 m1 692 105 0801 692 105 080
- Laufschienen-Verlängerungs-Set 1,5 m1 692 105 1121 692 105 112
Verlängerungs-Set zum Laufschienen Basis-Set (3 m)

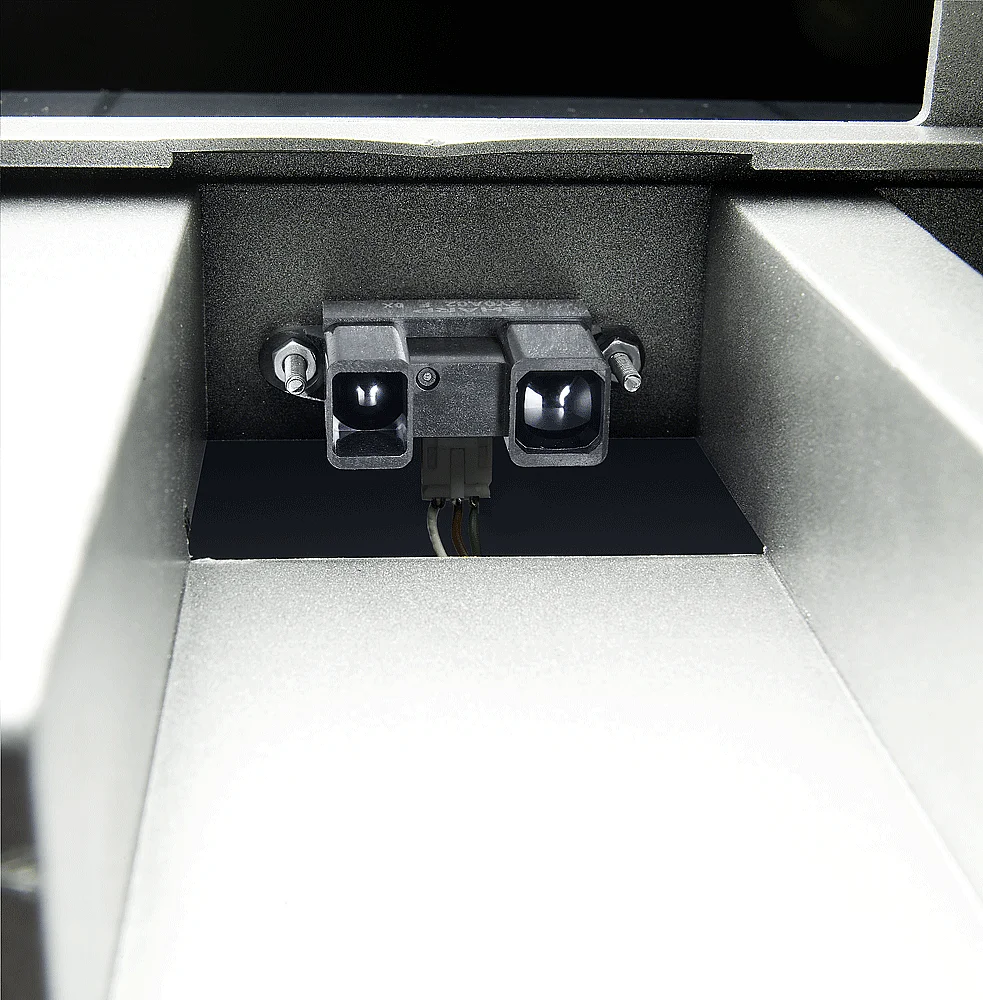

- Höhenstandsensor | MLD 6xx und 8xx 1 692 105 0661 692 105 066
- Automatische Erfassung der Scheinwerfereinbauhöhe
- Automatische Anzeige der Scheinwerfer-Einbauhöhe im Geräte-Display
- Höhenstand ist protokolliert in dem Ausdruck oder optional über PC Software
Hinweis: nur für MLD 6xx und 8xx
- Schutzhaube für Scheinwerfereinstellgeräte1 692 105 0791 692 105 079
- Staubschutz
- Schutz vor direkter Sonneneinstrahlung
- PC-Software Icperform - Headlight1 692 105 1451 692 105 145
- Darstellung der Hell-Dunkelgrenze am PC Monitor oder TFT Bildschirm
- Datenübertragung via Bluetooth® zum PC
- Bedieneroberfläche vereinfacht die intuitive Nutzung
- Datenbankfunktion
- Druck und Archivierung
- Anpassung des Farbschemas durch den Anwender für hell/dunkel, je nach Lichtverhältnissen
- Werkstatt-Netzwerk-Konnektivität: Unterstützt Bosch Connected Repair Werkstattnetzwerk, ASA Netzwerk Kompatibilität garantiert
- Matrix 2 Upgrade | für MLD 8151 692 105 2691 692 105 269
- Freitschaltung der Matrix-2 Scheinwerfer Einstellung
- Ford Matrix | für MLD 8151 692 105 2881 692 105 288
Freischaltung zur Einstellung von Ford Matrix-Scheinwerfern an MLD 815 Geräten.
- Skoda Funktion | für MLD 8151 692 105 2891 692 105 289
Freischaltung zur Einstellung von Skoda Matrix und Kink (L-Shape) Scheinwerfern an MLD 815 Geräten.
