- Generiert Lizenz für aktuellste im SW Center hinterlegte Fahrzeugdatenbank zum Zeitpunkt der Aktivierung
- Zugriff auf neuste Fahrzeugdaten direkt vom Hersteller
- Geeignet für alle Windows-basierten Achsmessgeräte der Marken Beissbarth (Easy CCD, ML, KDS, VAS, Easy3D, und Touchless) und Bosch (FWA 4xxx, FWA 64xx, und FWA 9000)
Hohe Messgenauigkeit und Präzision bringen beste Ergebnisse
- Die Kombination des Beissbarth Stereokamera- Messsystems mit aktivem Referenzsystem und eine ausgeklügelte Software garantieren präzise Messwertermittlungen.
Perfekt integriert in die Fahrerassistenzsystem-Kalibrierung (FAS) und Scheinwerferprüfung:
- Der Platz vor der Bühne kann für Kalibriertafeln und Scheinwerfereinstellgeräte benutzt werden
Wiederholgenaue Eingangsvermessung
- Rollender oder fahrender Felgenschlag beim Einmessen auf Bodenniveau
- Drei wählbare Messroutinen: Programmgeführt, Schnellvermessung, wahlfreier Zugriff für Einzelwertprüfung
Kluge Software für maximale Effizienz bei der Vermessung und Einstellung
- Messwertanzeige in Echtzeit mit eingeblendeten Fahrzeug-Solldaten
- Animierte Einstellhinweise für Fremdfahrzeuge
- Serienmäßig viele Sprachen für Mitarbeiter aus aller Welt
- ASA network ready
Einfache Live-Messung der Höhenstandswerte mit schnell anzubringenden Höhenstandsmarken
- Automatische Berechnung des Höhenstands
- Permanente Messung des Höhenstands während der gesamten Vermessung
- Automatische Anpassung der Sollwerte basierend auf dem gemessenen Höhenstand
- Messwertaufnehmer können bei Nichtgebrauch einfach von der Bühne entfernt werden
- Beissbarth DualView Kamerasystem für die ultimative Kontrolle, vor allem bei komplexen Fahrwerken
- Keine feste Positionsbindung der Messtafeln
- Plug & Play: keine Kalibrierung bei Erstinstallation oder bei Tafelaustausch nötig
- Umfangreiche Beissbarth Fahrzeugdatenbank mit Einstellhilfen direkt von den Fahrzeugherstellern
- Qualität aus Deutschland
- WLAN Version

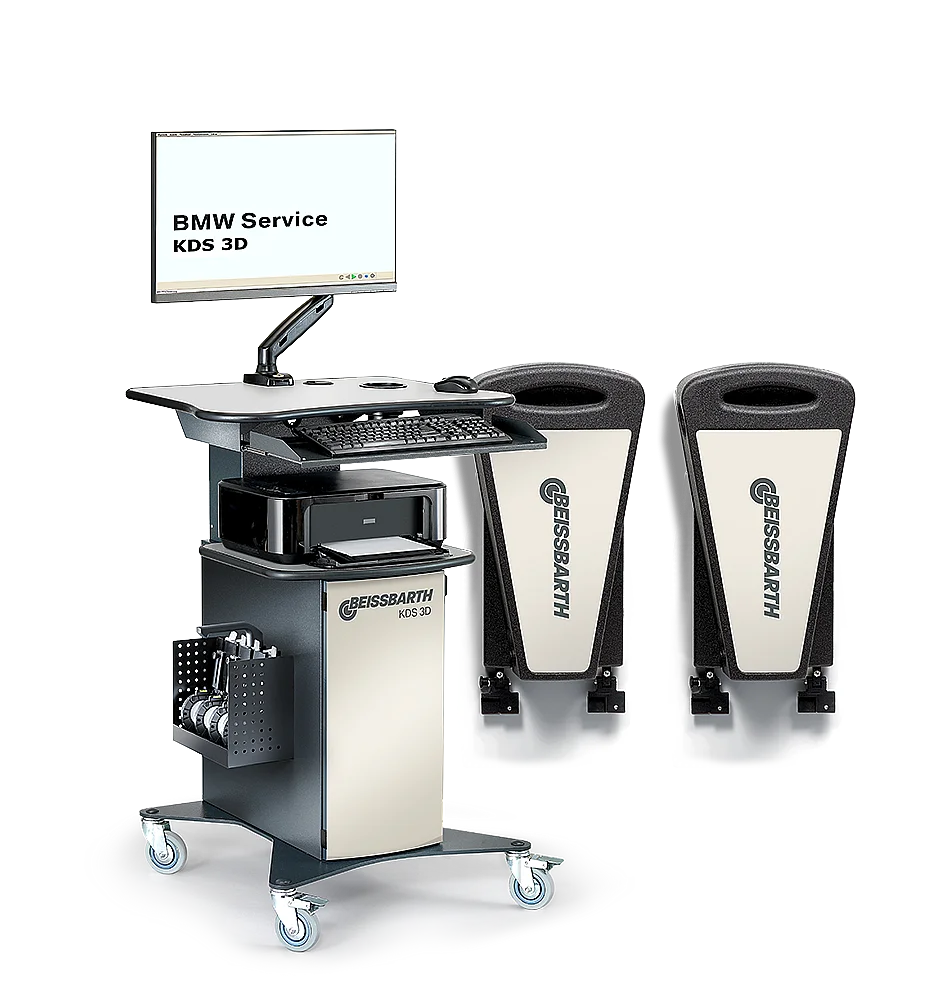

Beissbarth Easy 3D+ Fahrwerkvermessung
- Messwertaufnehmer mit DualView Kamera Technologie
- WLAN/Bluetooth Kommunikationsbox
- Messtafeln

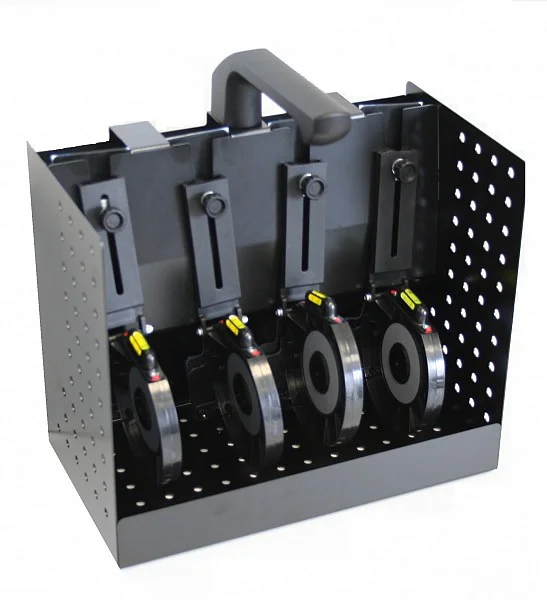

- Höhenstandsmarken universal mit Transportbehälter
- Höhenstandsmarken für Mini / Z3 / Z4
- Fahrwerksdaten mit zusätzlichen BMW Professional Daten
- Fahrwagen
- HighPerformance PC
- 27"-Monitor
- Drucker
- OEM Magnethalter mit langen Magneten
- Bühnenadaption
- Präzisions-Drehuntersatz für Vorder- und Hinterachse
- Fernbedienung
- Bremsspanner und Lenkradfeststeller
- Kabelsatz 7,5m
Für das KDS 3D sind nur die Magnethalter zugelassen. Die Nutzung anderer Radhalter mit dem KDS 3D ist an Fahrzeugen der BMW Gruppe nicht freigegeben.
| Betriebstemperatur | 5 - 40 °C |
|---|---|
| Elektrischer Anschluss | 120 - 220 V | 50 - 60 Hz |
| Datenübertragungsart | - Kabellos |
| Messsystem | - 3D |
| Leistung | 0,5 kW |
| Lagertemperatur | -20 - 60 °C |
| Relative Luftfeuchtigkeit Anwendung | (40 °C) 10 - 90 % |
| Höhe Fahrwagen | 1520 mm |
| Breite Fahrwagen | 880 mm |
| Tiefe Fahrwagen | 770 mm |
| Gewicht Fahrwagen | 100 kg |
| Höhe Messwertaufnehmer | 130 mm |
| Breite Messwertaufnehmer | 320 mm |
| Tiefe Messwertaufnehmer | 630 mm |
| Gewicht Messwertaufnehmer | 9,3 kg |
| Höhe WLAN-Box | 627 mm |
| Breite WLAN-Box | 250 mm |
| Tiefe WLAN-Box | 131 mm |
| Gewicht WLAN-Box | 7,4 kg |
| Schutzart WLAN-Box | IP 54 |
| Betriebstemperatur | 5 - 40 °C |
|---|---|
| Elektrischer Anschluss | 120 - 220 V | 50 - 60 Hz |
| Datenübertragungsart | - Kabellos |
| Messsystem | - 3D |
| Leistung | 0,5 kW |
| Lagertemperatur | -20 - 60 °C |
| Relative Luftfeuchtigkeit Anwendung | (40 °C) 10 - 90 % |
| Höhe Fahrwagen | 1520 mm |
| Breite Fahrwagen | 880 mm |
| Tiefe Fahrwagen | 770 mm |
| Gewicht Fahrwagen | 100 kg |
| Höhe Messwertaufnehmer | 130 mm |
|---|---|
| Breite Messwertaufnehmer | 320 mm |
| Tiefe Messwertaufnehmer | 630 mm |
| Gewicht Messwertaufnehmer | 9,3 kg |
| Höhe WLAN-Box | 627 mm |
| Breite WLAN-Box | 250 mm |
| Tiefe WLAN-Box | 131 mm |
| Gewicht WLAN-Box | 7,4 kg |
| Schutzart WLAN-Box | IP 54 |
- Fahrzeugdaten Update Cars & Vans Europa | Key Card1 690 002 0151 690 002 015

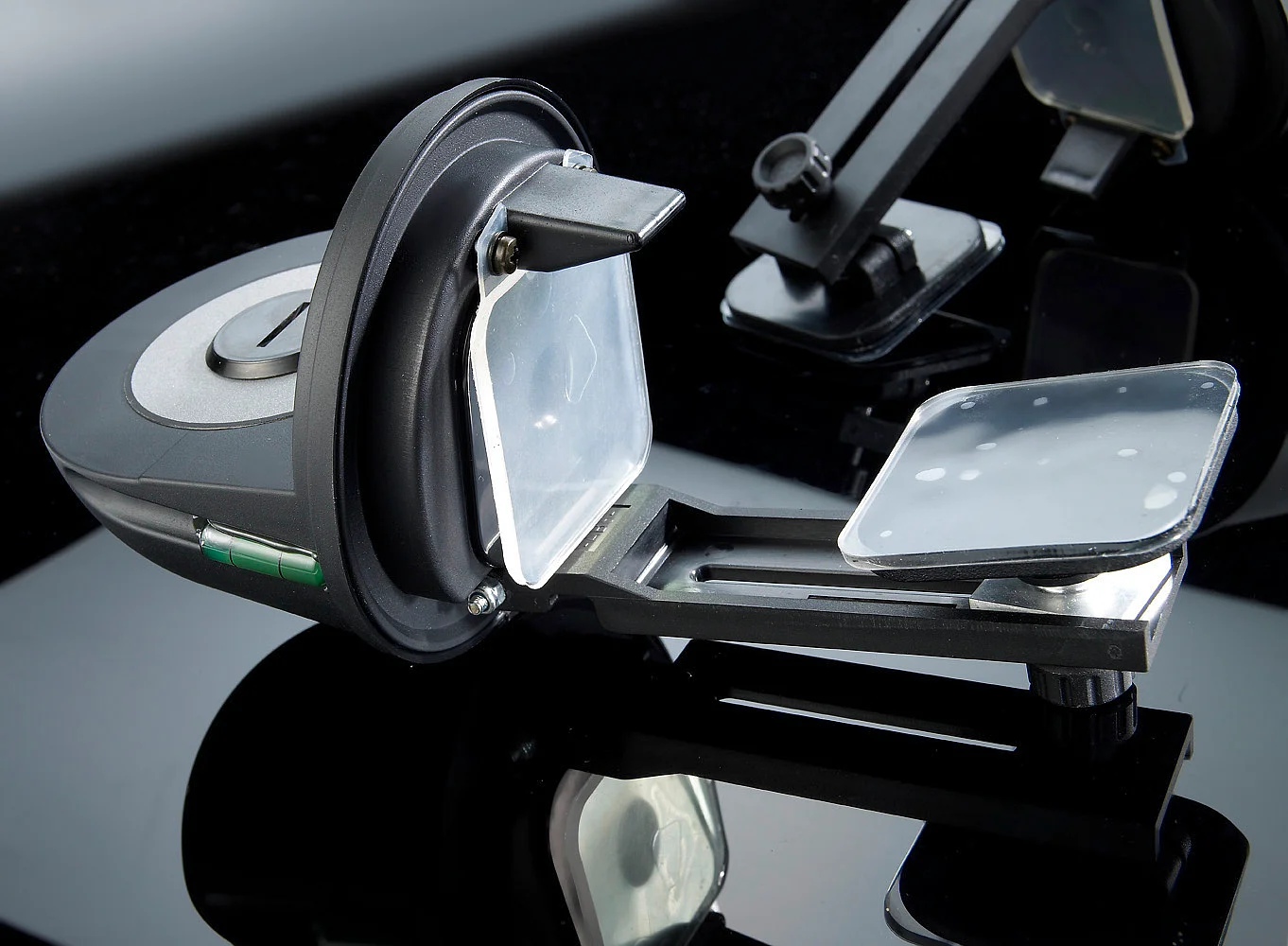

- Höhenstandsmarken BMW | KDS 3D-Modelle1 690 701 1321 690 701 132
- Nur in Verbindung mit KDS 3D
- Ältere Mini, Z3 und Z4 Modelle, bei denen die vorderen Kotflügel zur Vermessung demontiert werden müssen, erfordern den Spezial-Höhenstandsmarkensatz (Art.-Nr. 1 690 701 095)
Vorteile:
- Schnelle Montage und Demontage
- Zeitersparnis durch automatische Berechnung
- Konstante Kontrolle der Höhenstandswerte während der Vermessung
- Geringe Fehlerquote
- Spezial-Höhenstandsmarken BMW | Mini / Z3 / Z41 690 701 0951 690 701 095
Dient der automatischen Höhenstandsbestimmung an älteren BMW Mini, Z3 und Z4 Modellen, bei denen der Kotflügel vorne zur Vermessung abgebaut werden muss

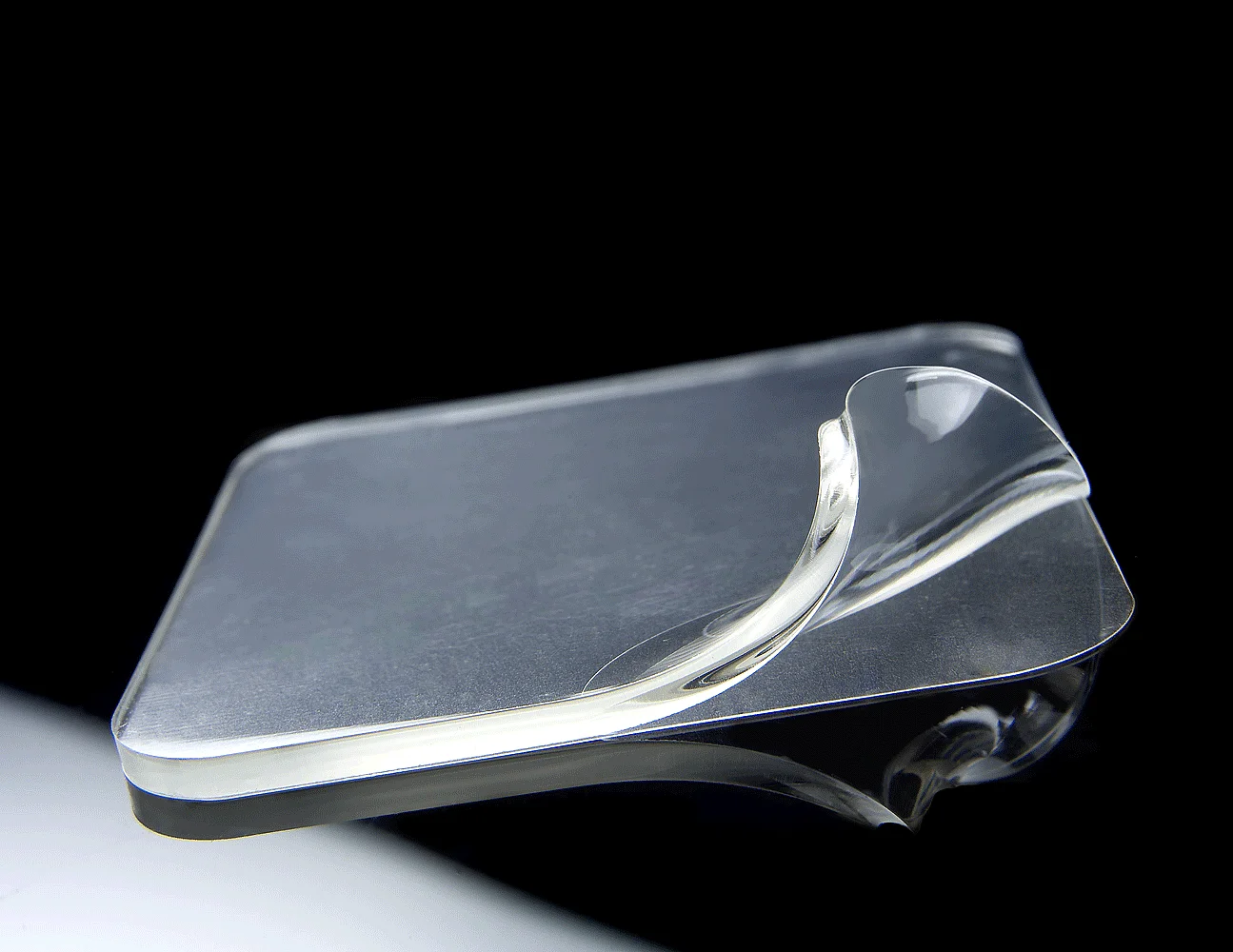

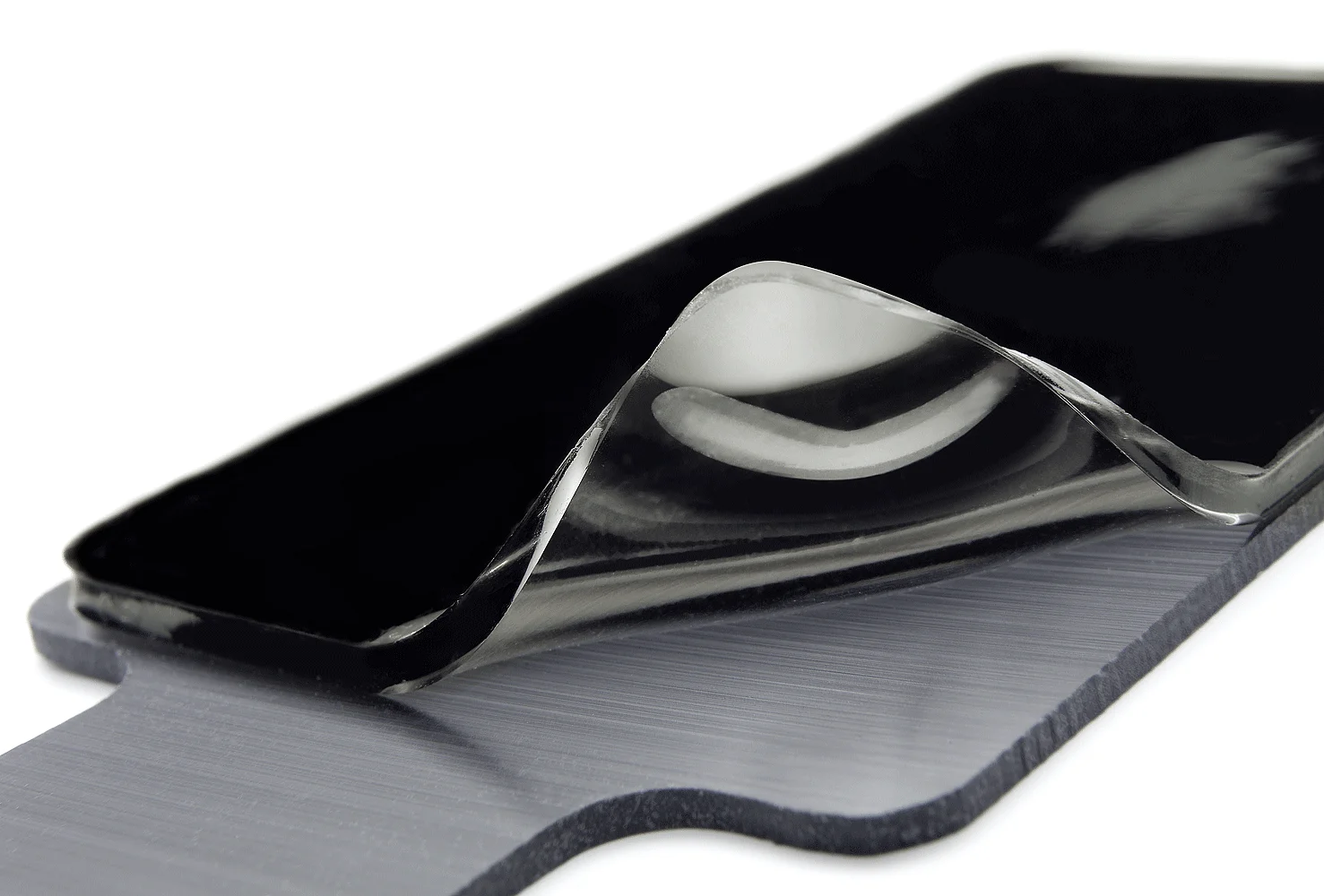

- Ersatzklebepads für BMW Höhenstandsmarken | klein1 690 701 2361 690 701 236
- Ersatzklebepads für BMW Höhenstandsmarken | groß1 690 701 2281 690 701 228

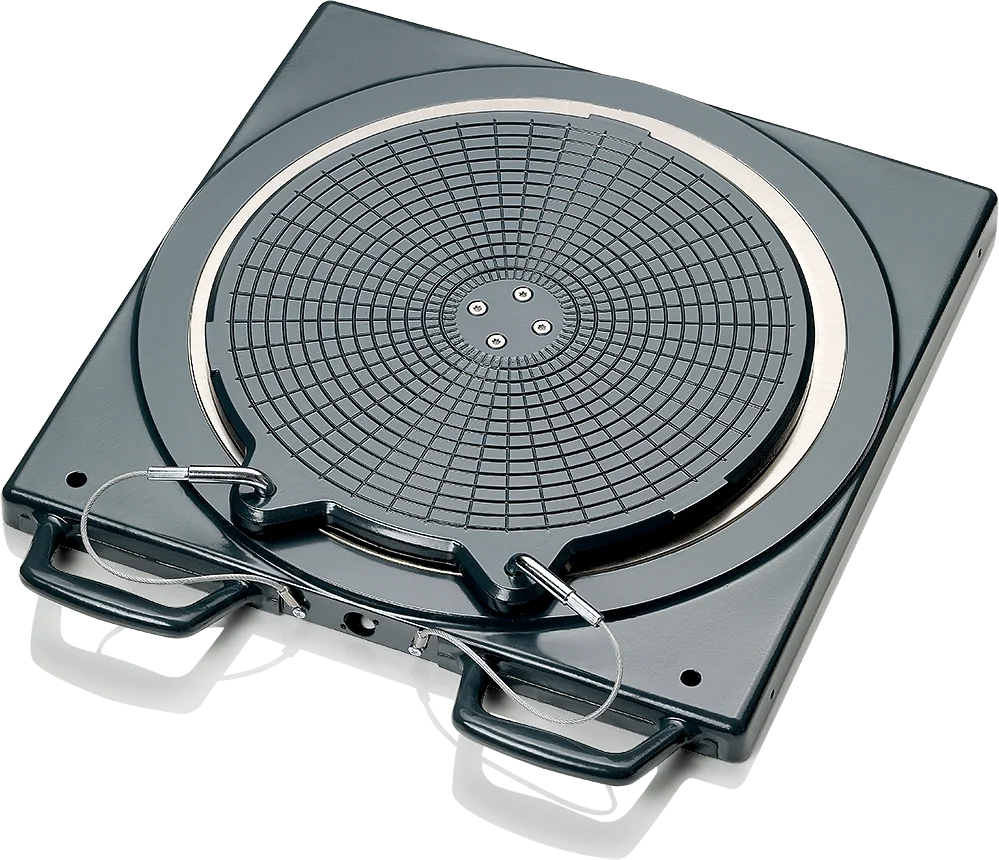

- Mechanischer Alu-Drehuntersatz Präzision1 690 401 0281 690 401 028
- Sehr hohe Verarbeitung und Lebensdauer
- Stahlkugeln für weniger Widerstand und höhere Genauigkeit

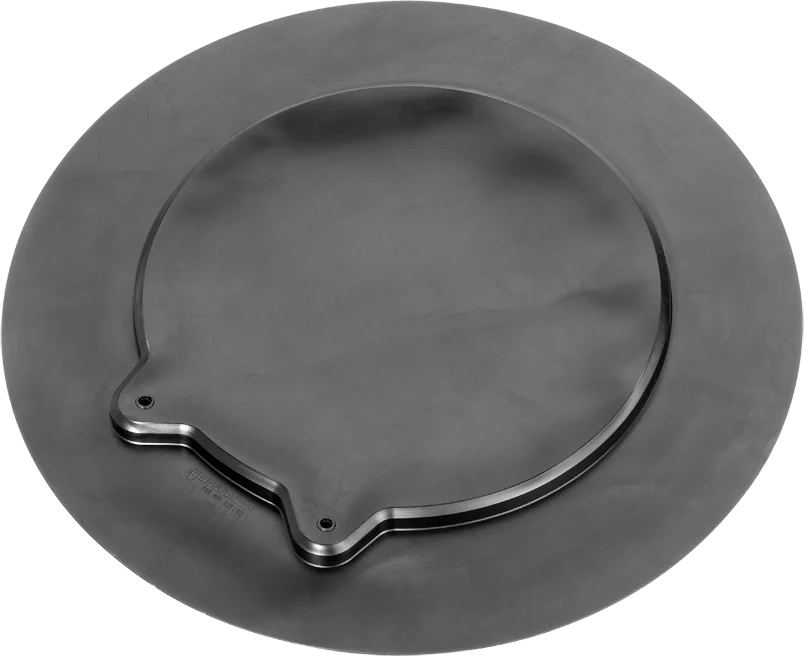

- Gummiüberzug für Alu-Drehuntersatz1 690 402 0011 690 402 001
- Zusätzlicher Schutz vor Schmutz und Flüssigkeiten

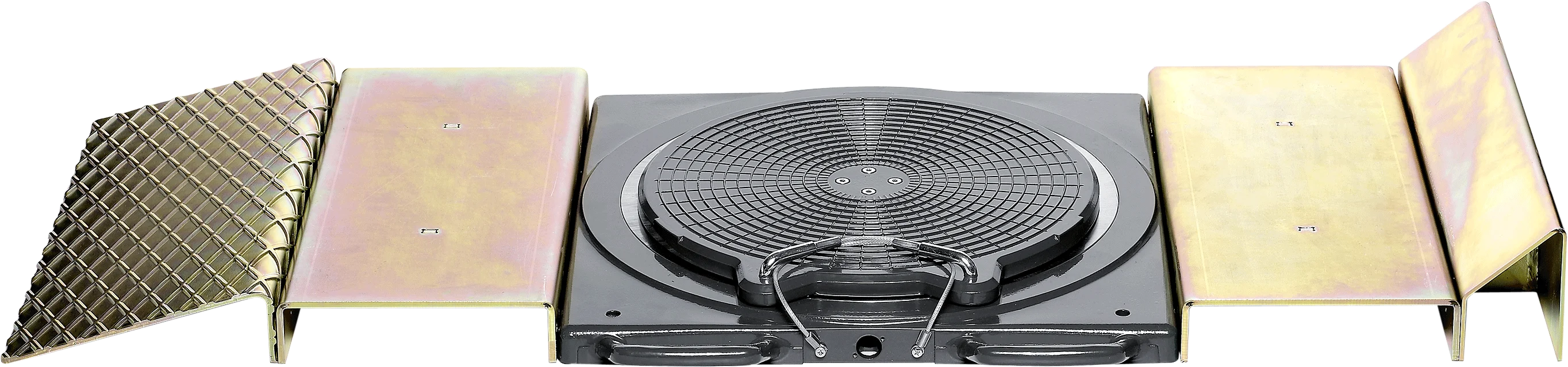

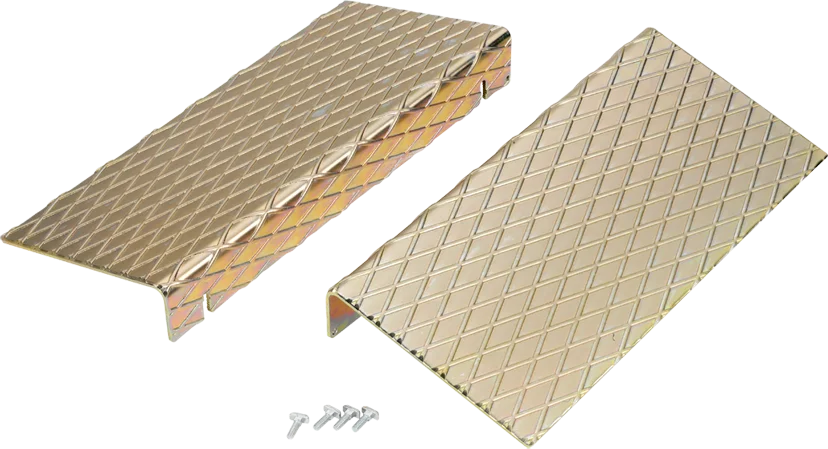

- Auffahrrampen für 2 Alu-Drehuntersätze1 690 701 0521 690 701 052
- Auffahrrampen für aufgesetzte Drehuntersätze inklusive Zwischenleger und Überrollschutz
- Geeignet für rollenden Einmessvorgang bei aufgesetzten Drehuntersätzen
- Auffahrrampen für Dreh- und Schiebeuntersätze1 690 401 0081 690 401 008
- Satz Auffahrrampen geeignet für Dreh- und Schiebeuntersätze
- Ermöglicht Achsvermessungen auf Hebebühnen ohne Aussparungen für Dreh- und Schiebeuntersätze

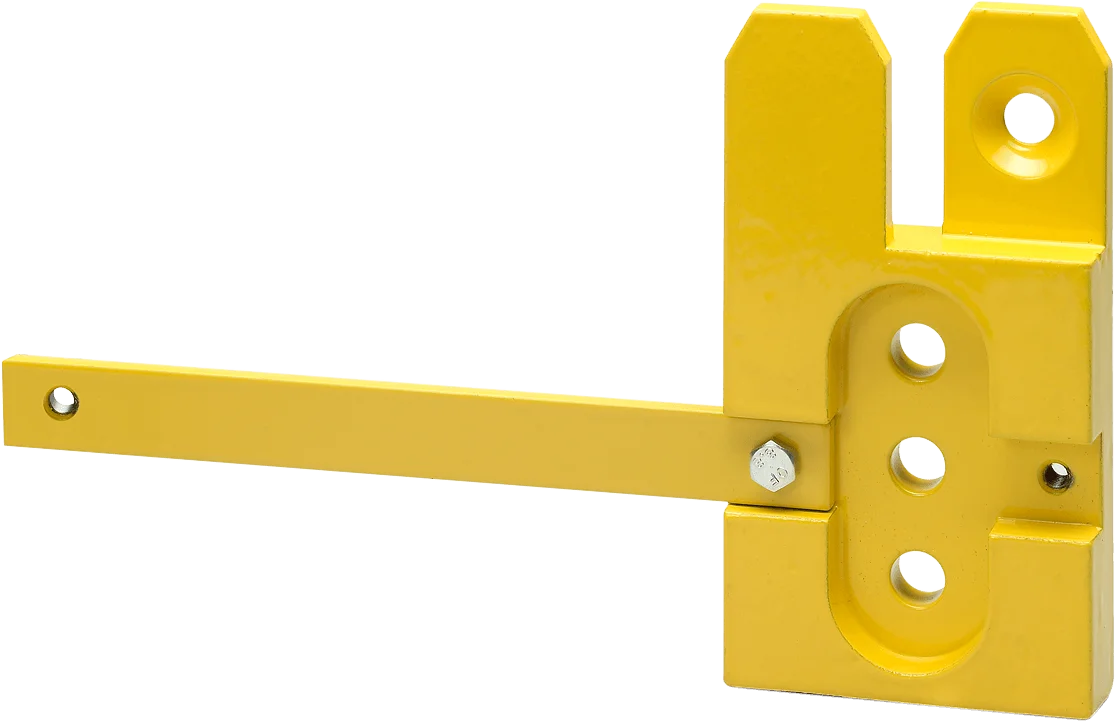

- Bühnenadaption Erweiterung auf zweite Aufnahmeposition1 690 701 5031 690 701 503
- Erweitert Bühnenadaption mit einer Position (Art.-Nr. 1 690 701 232) auf zweite Position (Art.-Nr. 1 690 701 231)

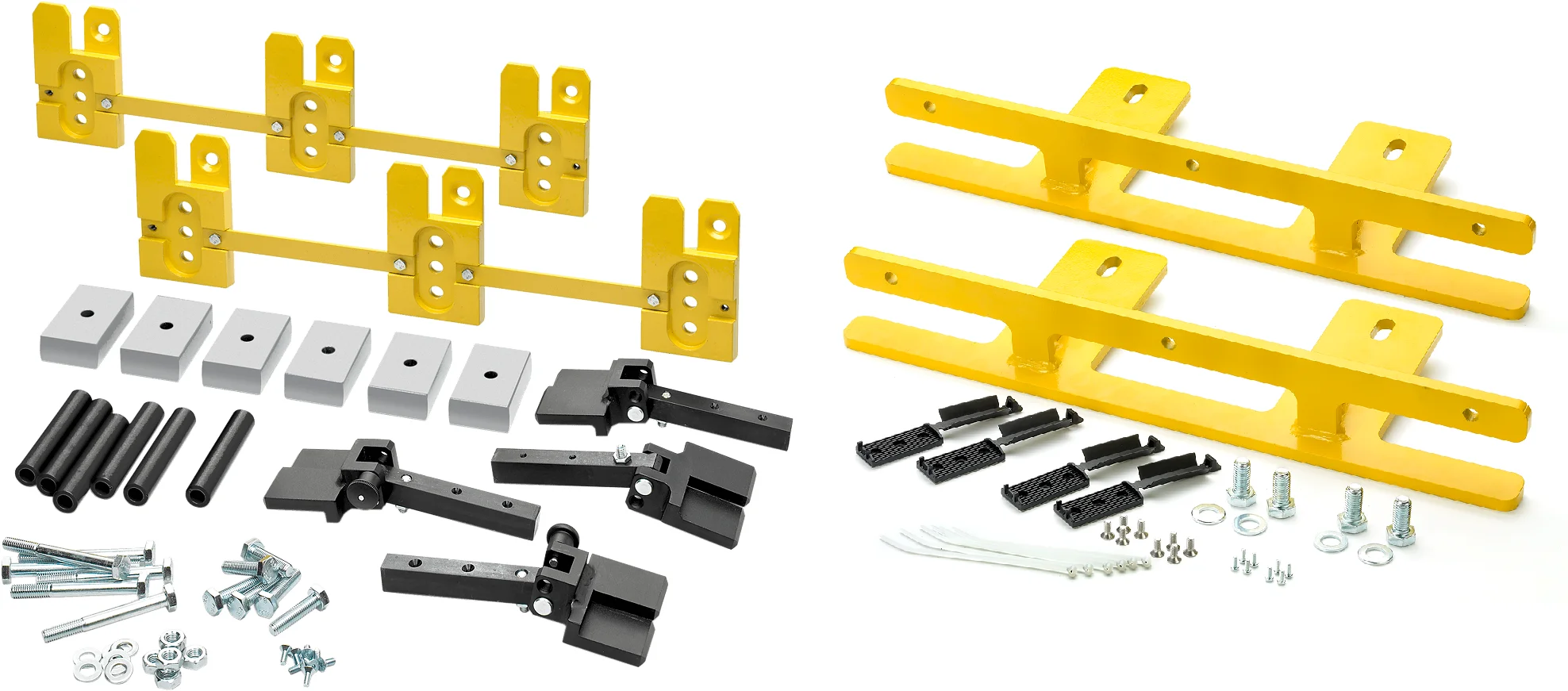

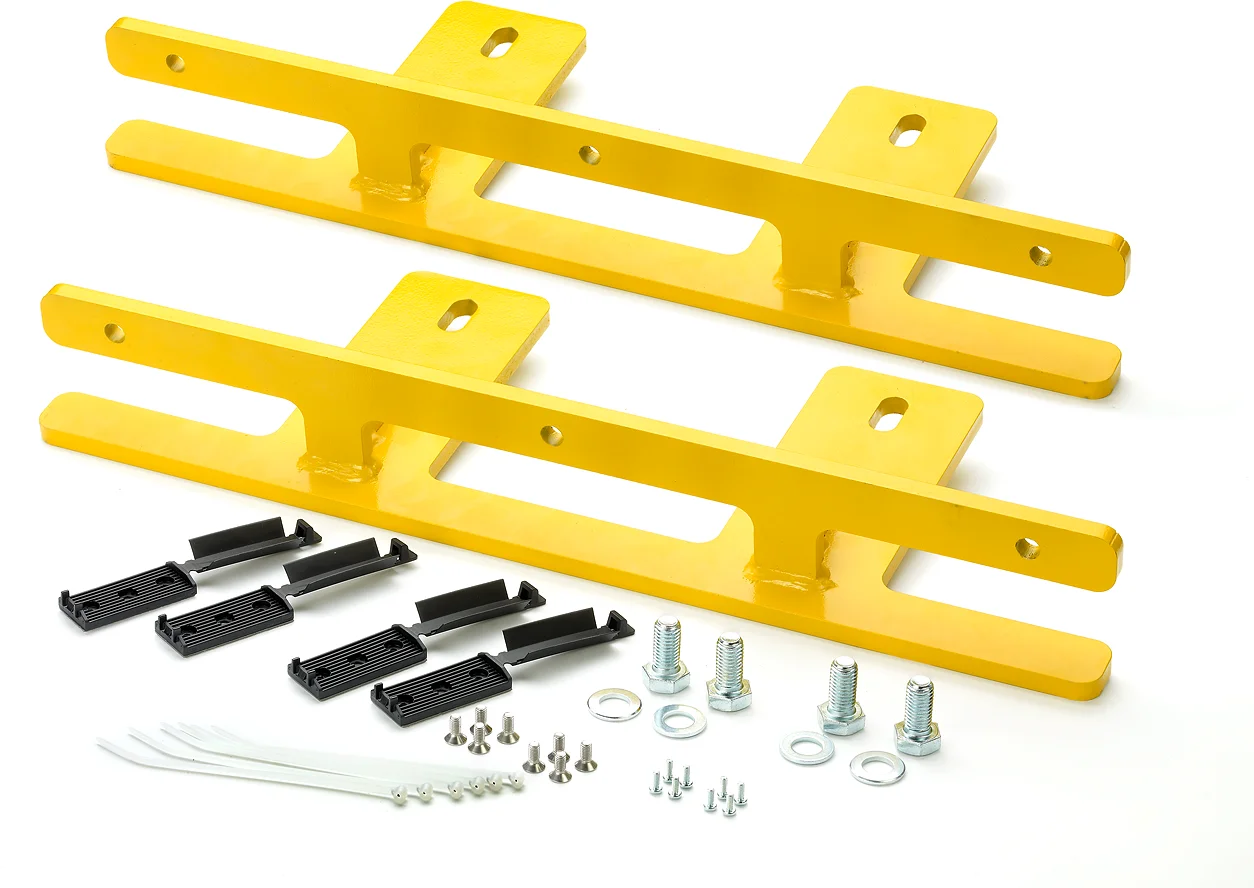

- Spezial-Bühnenadaption für Beissbarth / Consul1 690 701 1231 690 701 123
- Dient zur Befestigung der Easy 3D Messwertaufnehmer an Beissbarth Bühnen VLH 4245 und VLH 4345 und Consul 4-Säulen-Hebebühnen
- Zwei Positionen für Messwertaufnehmer

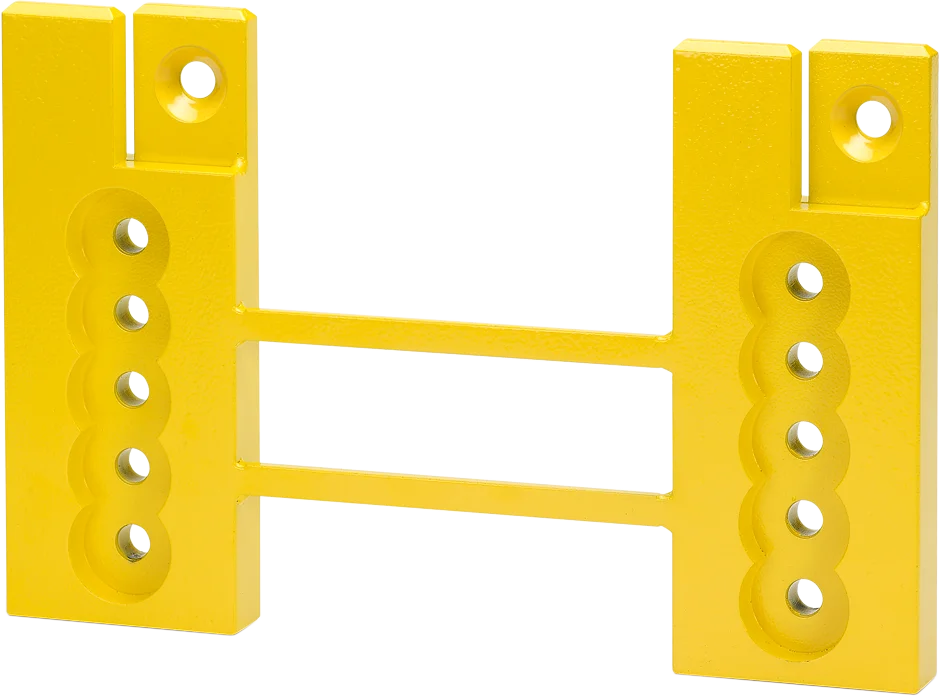

- Spezial-Bühnenadaption Erweiterung für Beissbarth / Consul1 690 701 3111 690 701 311
- Erweiterung der Bühnenadaption (Art.-Nr. 1 690 701 231) zur Befestigung der Easy 3D Messwertaufnehmer an Beissbarth Bühnen VLH 4245 und VLH 4345 und Consul 4-Säulen-Hebebühnen
- Zwei Positionen für Messwertaufnehmer
- Nur als Erweiterung in Verbindung mit Art.-Nr. 1 690 701 231 nutzbar
- Spezial-Bühnenadaption für Bühnen mit U-Profil1 690 701 0201 690 701 020
- Dient zur Befestigung der Easy 3D Messwertaufnehmer an Über- und Unterflurbühnen
- Eine Position für Messwertaufnehmer

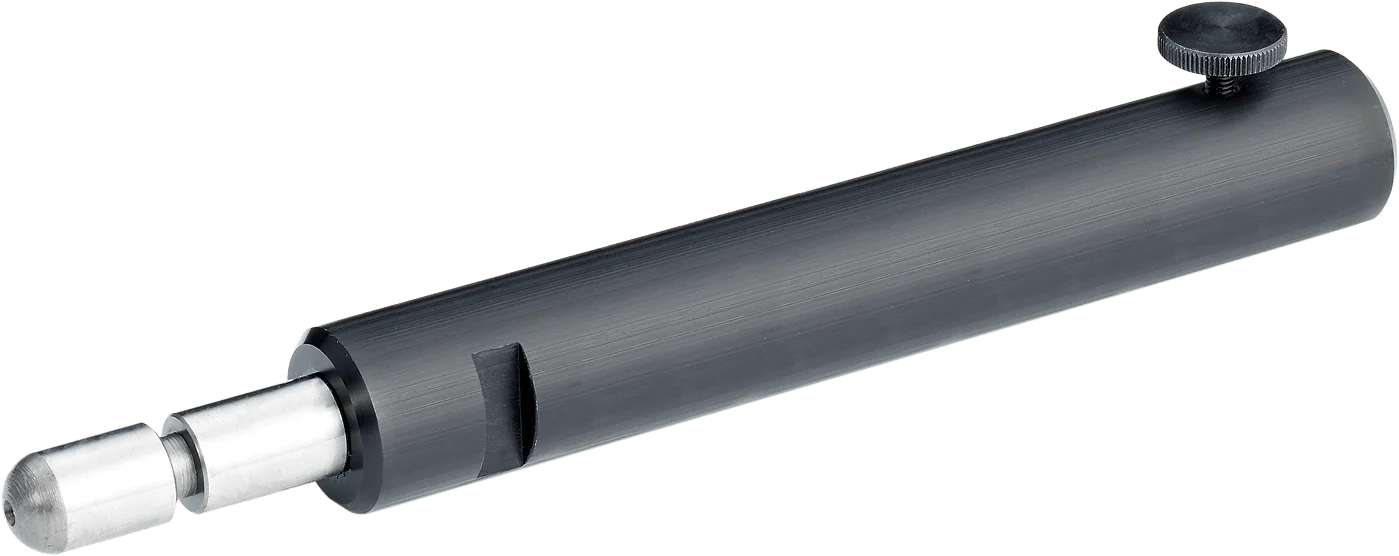

- Verlängerungsmagnet für Magnethalter | 100 mm | 1-tlg.1 690 701 5231 690 701 523
Enthält einen 100mm Magnet, drei werden für einen einzelnen Magnethalter benötigt.
- Messtafeln 340 cm1 690 701 0321 690 701 032
- Ermöglicht die Vermessung von langen Radständen
- Werden nur auf der Hinterachse benötigt
- Verlängerung für Fahrzeuge mit geringer Spurweite und Wohmobile1 690 701 1271 690 701 127
Verlängerung der Messtafeln:
- Bei Nutzung mit einem sehr schmalen Fahrzeug: 4x Verlängerung nutzen
- Bei Wohnmobilen mit breitem Aufbau: 2x Verlängerung auf Hinterachse nutzen

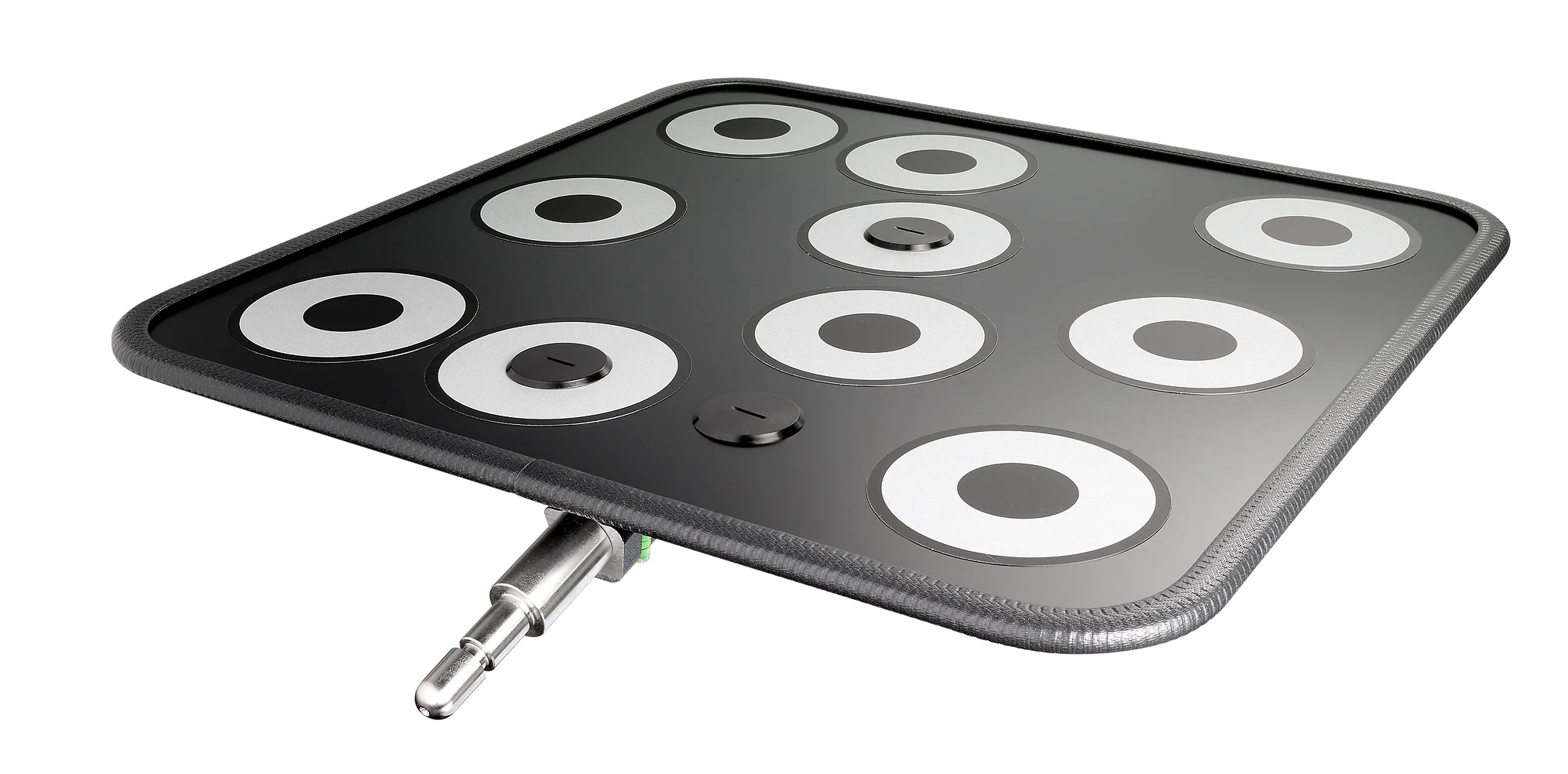

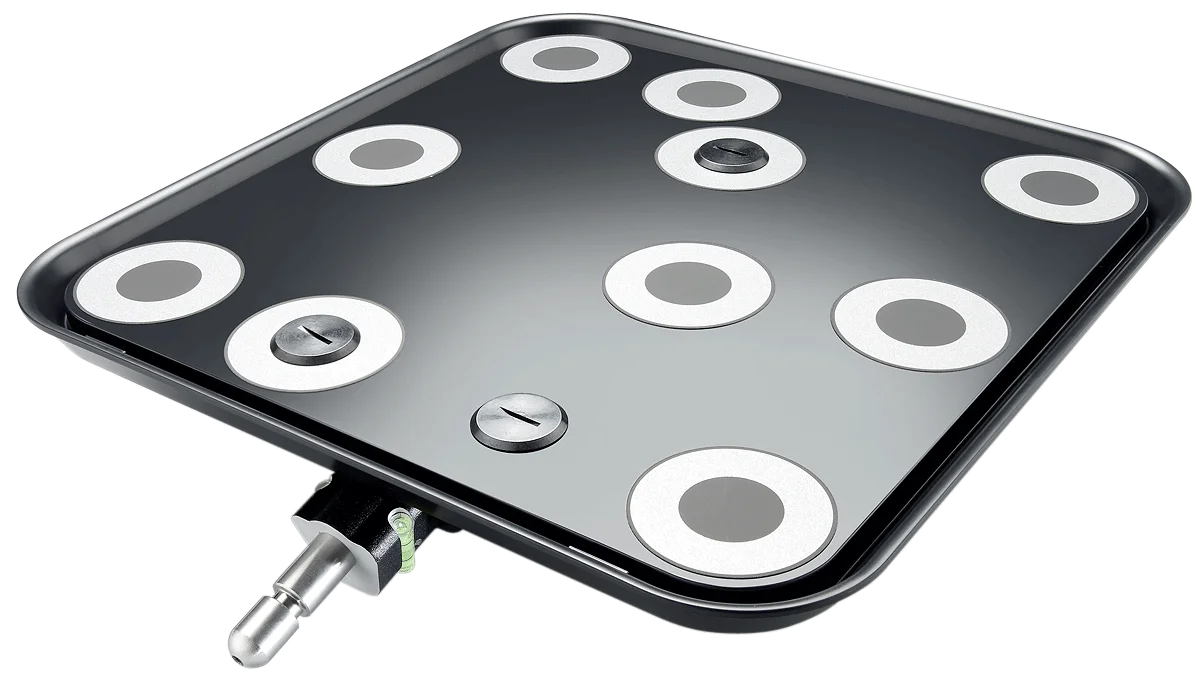

- Standardmesstafel für Easy 3D1 690 711 0051 690 711 005
- Keine Kalibrierung bei Tafeltausch
- Leicht und robust
- Kein Austausch der Tafel nötig nach leichter Formveränderung
- Keine feste Positionsbindung der Tafeln

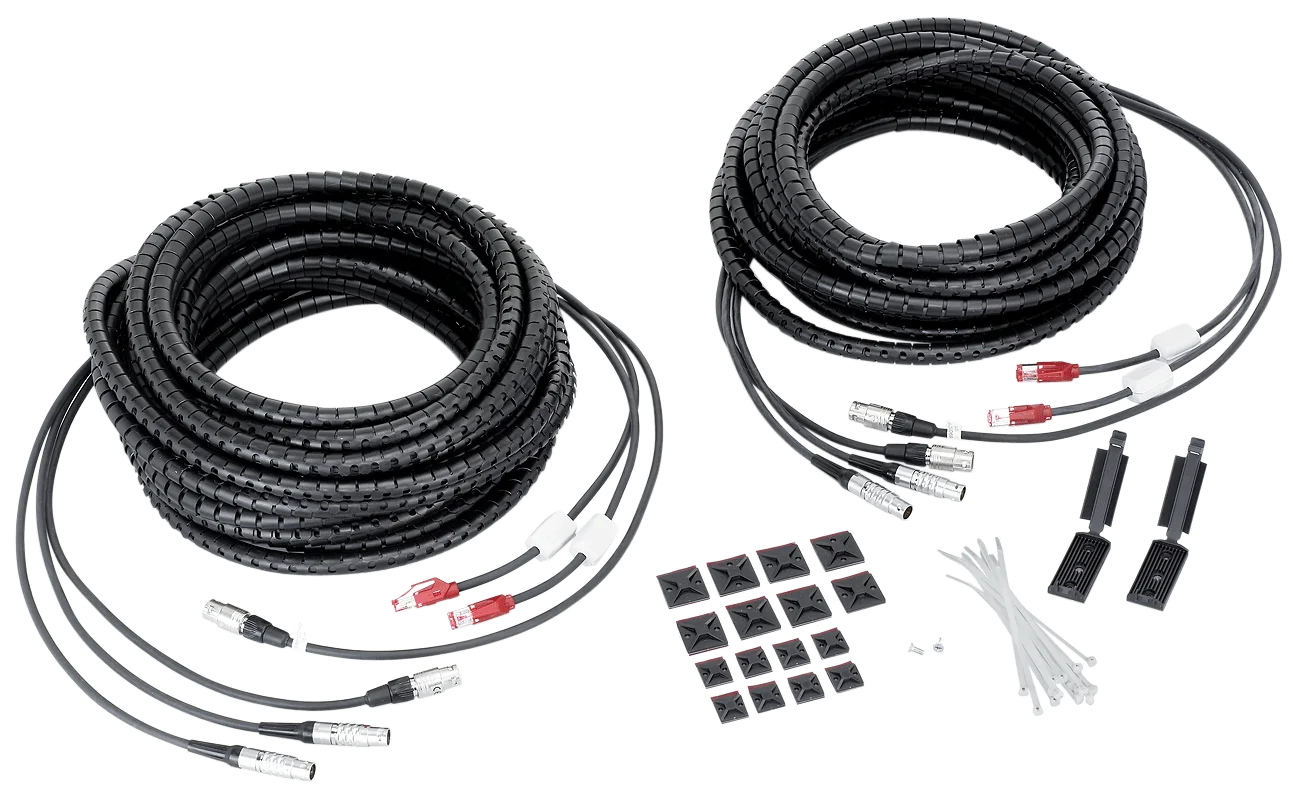

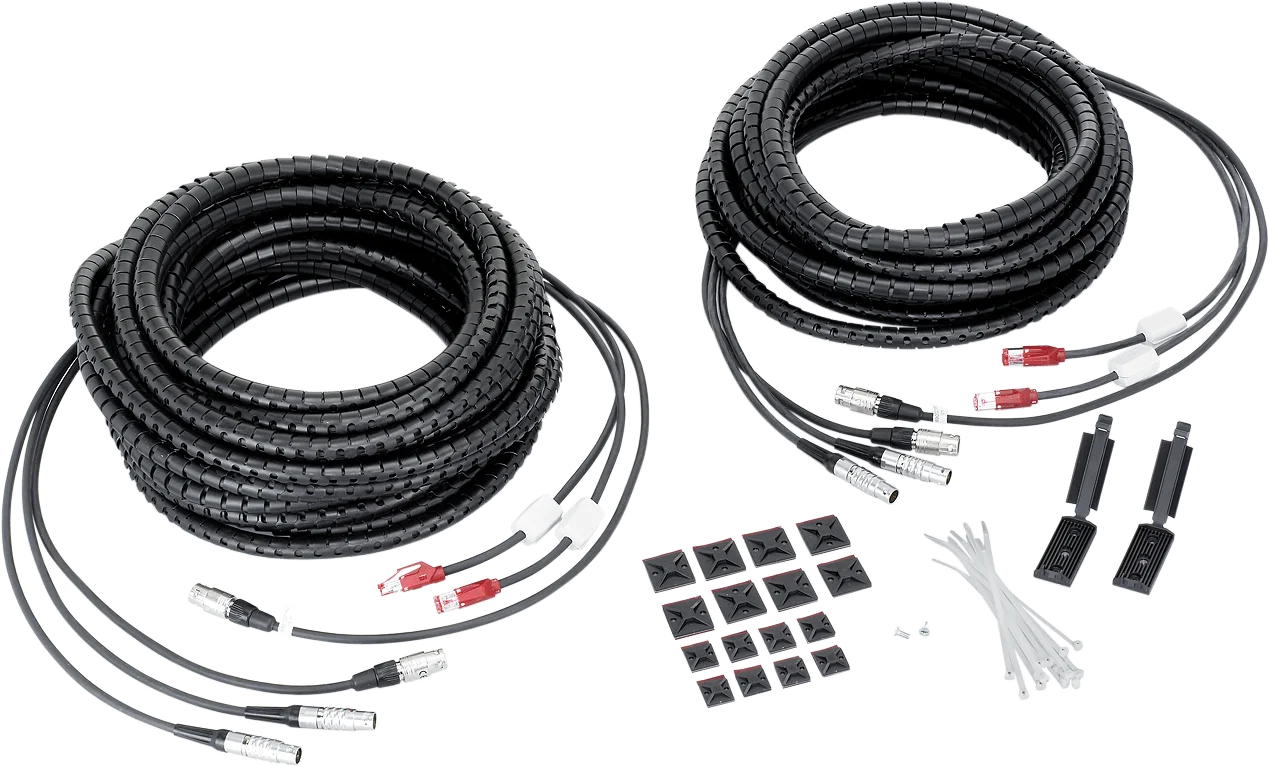

- Kabelsatz 7,5 m / 7,5 m1 690 701 2051 690 701 205
Kabelsatz für Überflur-Grubenlösungen
- Kabelsatz 12 m / 12 m1 690 701 0291 690 701 029
Kabelsatz für 4-Säulen-Hebebühnen
- Kabelsatz 15 m / 15 m1 690 701 0301 690 701 030
Kabelsatz für Scherenbühnen
- Kabelsatz 25 m / 25 m1 690 701 1631 690 701 163
Kabelsatz für Vertikalscherenbühnen und spezielle Installationen

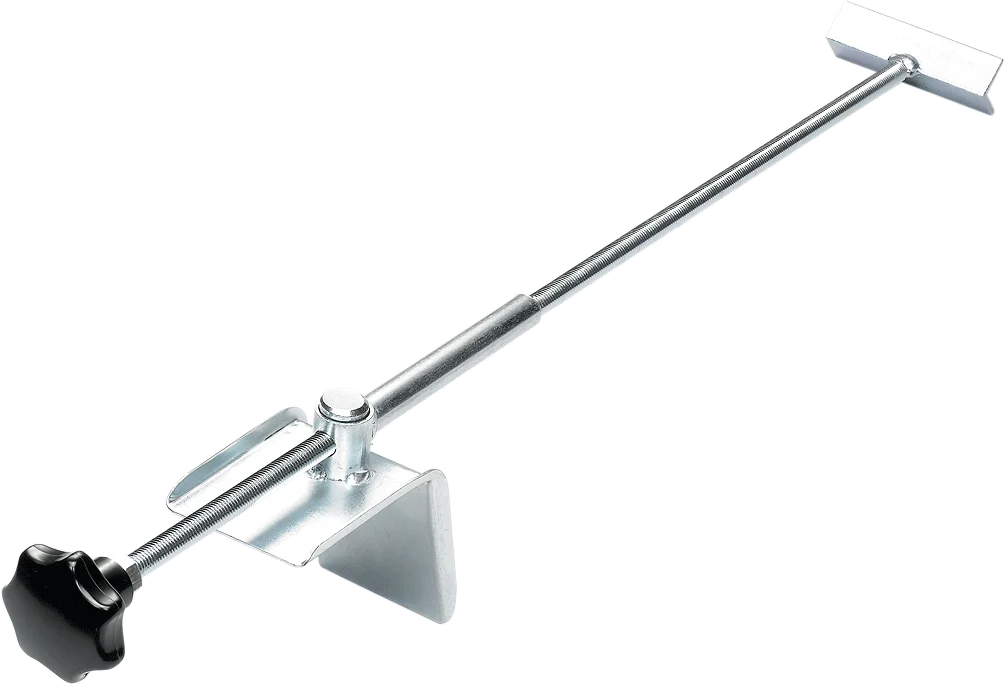

- Bremsspanner 1 690 401 0061 690 401 006

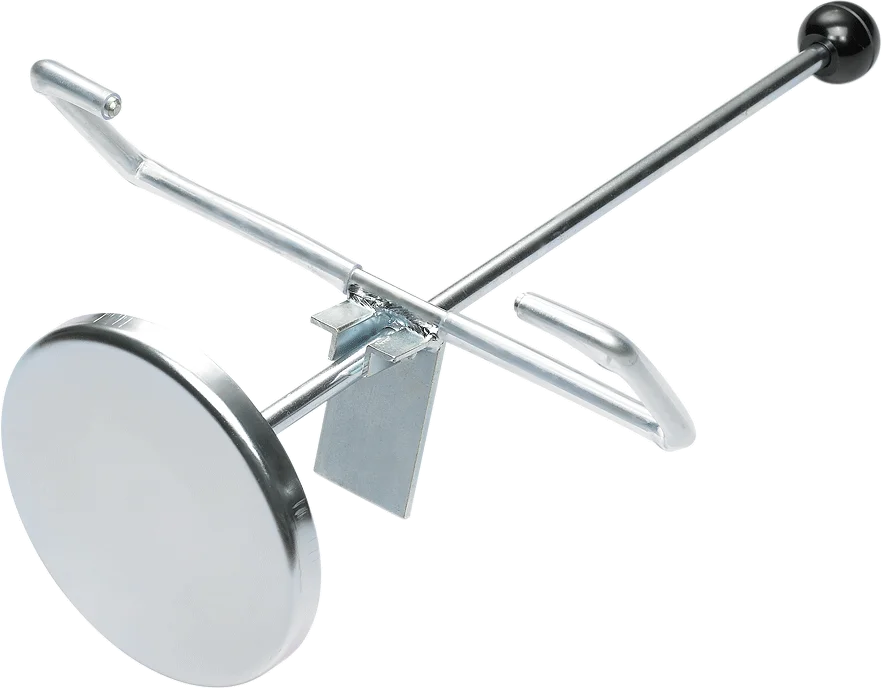

- Lenkradfeststeller 1 690 401 0071 690 401 007

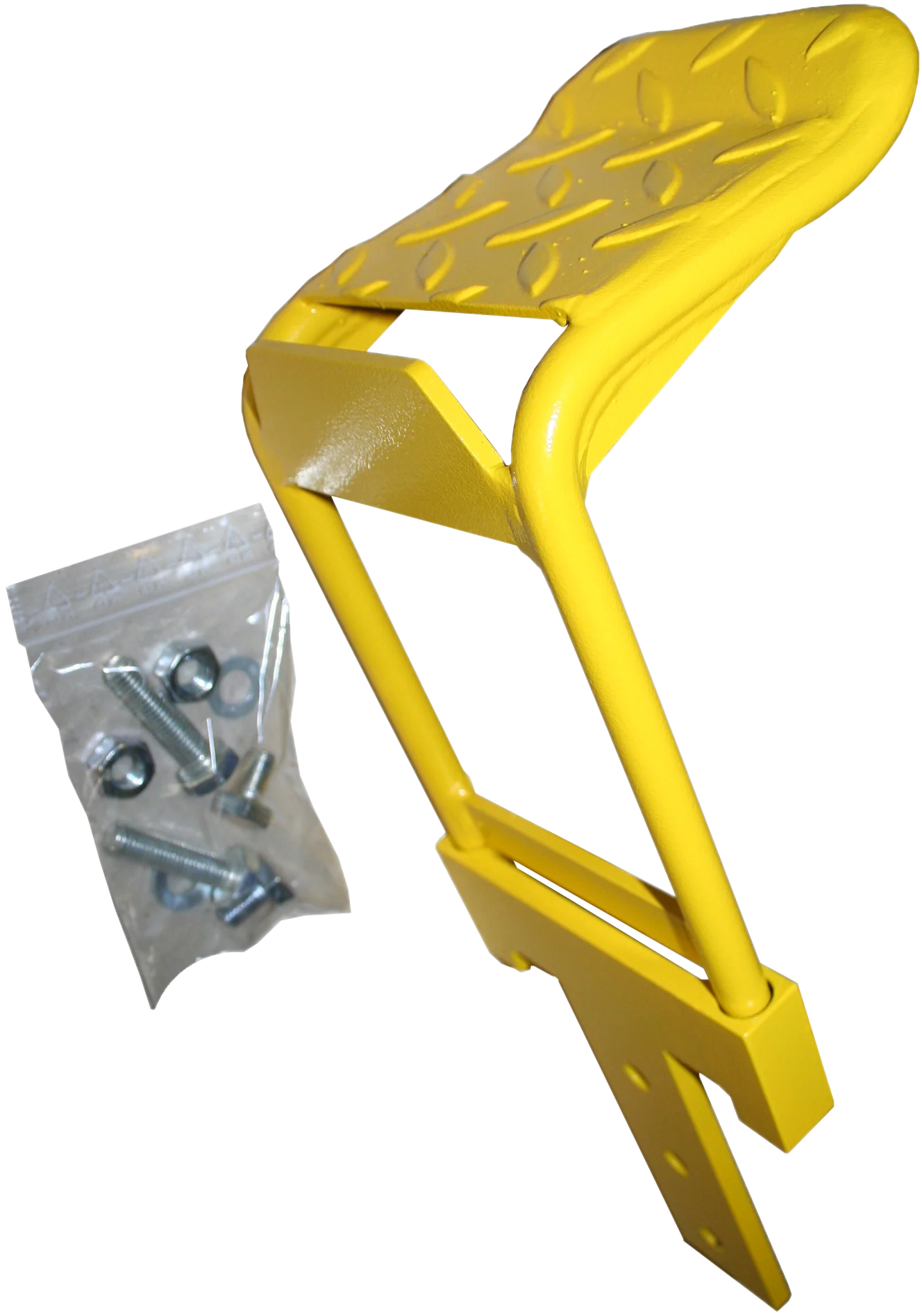

- Trittschutz für Easy 3D1 690 701 0451 690 701 045
