Wer's klassisch mag: Analoganzeige mit Zeigern für linke und rechte Bremskräfte sowie die Bremskraftdifferenz in %. Direkt mit dem Schaltschrank verbinden und los geht’s! Inklusive Wandhalterung und Montagematerial, Netzteil und 15m Anschlusskabel. Kein zusätzliches Zubehör benötigt.
3 LEDs: Ein/Aus, Automatik bereit Ja/Nein, Hinweis
L x B x H: 890 x 510 x 150 mm
Gewicht: 13 kg
QB.4 - Der neue Benchmark für Bremsenprüfstände
Anzeige über Smartphone oder Tablet
- Standardmäßig ausgelegt für mobile Anzeigen
- Ohne Fahrwagen, PC oder Lizenzkosten
- Optionale Anzeige nach Wunsch: Analog, digital oder TV
Keine Kompromisse bei der Qualität
- Serienmäßig mit Motorbremse
- Feuerverzinkte Rahmen und Bodeneinheit

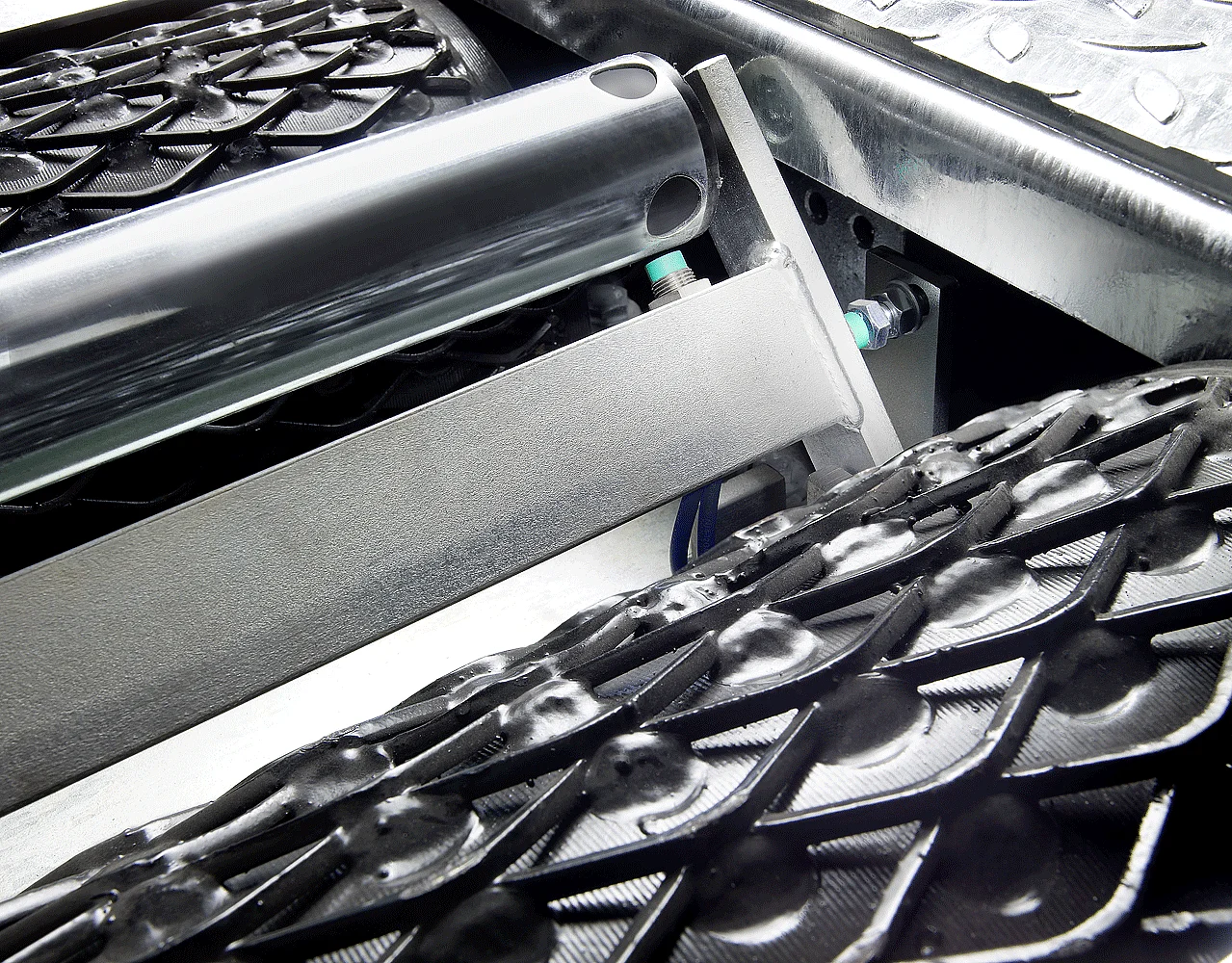

- Verstärkte Rollen mit Spikes
- Verstärkte Lager, hochwertige 3,7kW Motoren
Steuerschrank Next Level
- Alle elektronischen Komponenten sicher verstaut außerhalb des Rollensatzes
- Flexible Anzeigemöglichkeiten, ganz ohne Windows-PC
- Richtlinienkonform und HU-geeignet: standardmäßig mit ASA Livestream v1.2 Schnittstelle
Bremsenprüfung leicht gemacht
- Automatischer Prüfprozess
- Keine Fernbedienung
- Automatische Allraderkennung
- Programm für elektrische Parkbremsen
- Optional aufrüstbar mit 4-Punkt Achslastwaage
- Passt in alle gängigen Fundamente
Standardmäßig inklusive. Wofür andere Aufpreis verlangen:
- Motorbremse: Erhöht die Motorlebensdauer, Vereinfacht das Ausfahren
- Feuerverzinkung: schützt vor Korrosion, erhöht die Lebensdauer
- Allraderkennung: bestens gerüstet für Allrad- und Elektrofahrzeuge
- Spike Rollen
- App-Nutzung: Ersetzt komplette Analoganzeige und PC
- ASA-Schnittstelle: Standardmäßig HU-geeignet

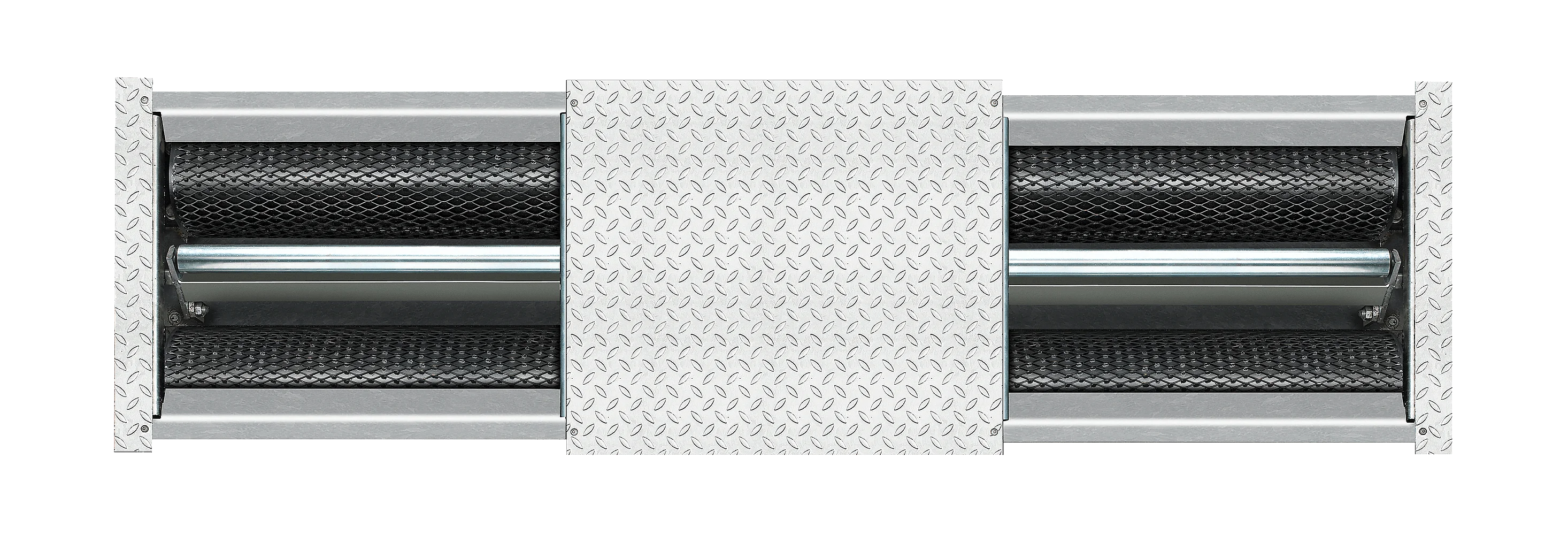

- Bremsenprüfstand mit 700mm Spike Rollen
- QB.4 Steuerschrank mit ASA Livestream v1.2
- Android App
| Raddurchmesser max. | 1000 mm |
|---|---|
| Schutzart | IP 54 |
| Elektrischer Anschluss | 3 x 400 V | 50 - 60 Hz |
| Messsystem | DMS |
| Prüfbare Achslast max. | 2,5 t |
| Prüfgeschwindigkeit | 5,2 km/h |
| Reibungskoeffizient trocken/nass | 0,8 / 0,7 |
| Rollenlänge | 700 mm |
| Rollenüberhöhung | 25 mm |
| Motorleistung | 2 x 3,7 kW |
| Länge Netzkabel | 15 m |
| Abschaltautomatik | Serienmäßig |
| Korrosionsschutz | Feuerverzinkt |
| Rollendurchmesser | 205 mm |
| Rollenanzahl | 4 |
| Prüfbreite min. | 800 mm |
| Prüfbreite max. | 2200 mm |
| Verpackungslänge | 2420 mm |
| Verpackungsbreite | 820 mm |
| Ausfahrhilfe | Serienmäßig |
| Raddurchmesser min. | 320 mm |
| Rollenachsabstand | 381 mm |
| Pedalkraftmesser | Optional |
| Überfahrlast max. | 4 t |
| Höhendifferenz Rollenoberkante vorn - Werkstattboden | -10 mm |
| ASA-Livestream | ja Serienmäßig |
| Tablet | Optional |
| Wiegesystem | Optional |
| Anlauf- und Wiederanlaufautomatik | Serienmäßig |
| Anlauf-Blockierschutz | Serienmäßig |
| Raddurchmesser max. | 1000 mm |
|---|---|
| Schutzart | IP 54 |
| Elektrischer Anschluss | 3 x 400 V | 50 - 60 Hz |
| Messsystem | DMS |
| Prüfbare Achslast max. | 2,5 t |
| Prüfgeschwindigkeit | 5,2 km/h |
| Reibungskoeffizient trocken/nass | 0,8 / 0,7 |
| Rollenlänge | 700 mm |
| Rollenüberhöhung | 25 mm |
| Motorleistung | 2 x 3,7 kW |
| Länge Netzkabel | 15 m |
| Abschaltautomatik | Serienmäßig |
| Korrosionsschutz | Feuerverzinkt |
| Rollendurchmesser | 205 mm |
| Rollenanzahl | 4 |
| Prüfbreite min. | 800 mm |
| Prüfbreite max. | 2200 mm |
|---|---|
| Verpackungslänge | 2420 mm |
| Verpackungsbreite | 820 mm |
| Ausfahrhilfe | Serienmäßig |
| Raddurchmesser min. | 320 mm |
| Rollenachsabstand | 381 mm |
| Pedalkraftmesser | Optional |
| Überfahrlast max. | 4 t |
| Höhendifferenz Rollenoberkante vorn - Werkstattboden | -10 mm |
| ASA-Livestream | ja Serienmäßig |
| Tablet | Optional |
| Wiegesystem | Optional |
| Anlauf- und Wiederanlaufautomatik | Serienmäßig |
| Anlauf-Blockierschutz | Serienmäßig |
- Analoganzeige m. Wandhalterung | QB.41 691 401 1001 691 401 100
- Digitalanzeige m. Wandhalterung | QB.41 691 401 1011 691 401 101
Für diejenigen die Werte digital bevorzugen. Bremskräfte links und rechts werden in Newton ausgegeben. In der Mitte der Unterschied links zu rechts in Prozent. Enthält eine Wandhalterung, kein weiteres Zubehör notwendig. Inklusive Wandhalterung und Montagematerial, Netzteil und 15m Anschlusskabel. Kein zusätzliches Zubehör benötigt.
L x B x H: 900 x 350 x 200 mm
Gewicht: 5 kg
- TV-Wandhalterung | VESA 400x400mm1 691 401 1071 691 401 107
Schwenkbare Wandhalterung für TVs mit VESA 400x400mm Aufnahme
- TV-Anzeige Kit | QB.41 691 403 1001 691 403 100
Zur Anzeige der Bremskräfte auf einem Fernseher. Die QB.4 Android App läuft dabei auf einem Android Stick, der direkt im Fernseher steckt. Die Bedienung der App erfolgt über eine kleine Fernbedienung. So kann jeder beliebige Fernseher zur Anzeige und Steuerung der App genutzt werden, ganz ohne Lizenzen, Freischaltungen oder Zwischen-PCs. Inklusive Netzteil, Fernbedienung und Zubehör
- Pedalkraftmesser | QB.41 691 403 1011 691 403 101
Misst Pedalkraft mittels 433Mhz Funk. Durch den Pedalkraftmesser kann über mehrere Messungen sichergestellt werden, dass stets die selbe Kraft zum Abbremsen aufgebracht wird. Dies ist gerade bei Allradfahrzeugen sinnvoll, wenn linkes und rechtes Rad einzeln geprüft werden.
Weitere Vorteile:
- Messbereich: bis 1.000N
- Auflösung: 1N
- Frequenz: 433Mhz (8 Kanäle)
- Batterie: Wiederaufladbar mit 600mAh Kapazität (12h Messbetrieb)
- Dimensionen (L x B x H): 106 x 60 x 50mm
- Schutzklasse: IP56
- Temperaturbereich: 0 bis 50°C
- Einbauwanne für Pkw-Bremsenprüfstand | 700 mm1 691 602 1151 691 602 115
Einbauwanne für einen Rollensatz mit 700 mm Rollenlänge
- Kantenschutzrahmen für Pkw-Bremsenprüfstand | 700 mm1 691 602 0001 691 602 000
Kantenschutz für einen Rollensatz mit 700 mm Rollenlänge
- Rollenabdeckbleche schwenkbar | 700 mm1 691 601 0111 691 601 011
Schwenkbare Rollenabdeckbleche für BD mit Rollenbreite 700 mm | 1 Satz = 2 Stück
- Achslastwaage 4 Sensoren1 691 601 6061 691 601 606
4 Sensoren zur Bestimmung der Achslast des Fahrzeugs. Erfordert zusätzlich Auflageleisten 1691601009 bei Einbau ohne Einbauwanne.
- Auflageleisten für Achslastwaage | 2 Stück1 691 601 0091 691 601 009
Solide Auflage zur Justierung der Stellschrauben der Waagen. Nur notwendig bei Einbau ohne Einbauwanne.
- Tablet für Android | 10.1"1 693 770 6441 693 770 644
Inkl. Schutzhülle
