PC-Anschluss-Kit für den Einbau im neuen Steuerschrank, direkte Verbindung zum PC mit USB-Kabel (bis ca. 1,5 m), USB-Platine für Steuerschrank, USB-Kabel, Lizenzen für ICperfrom Garage Car Software und Tablet App (nicht für Prüfstraße)
Die BD-Pkw-Serie jetzt mit Power-Box

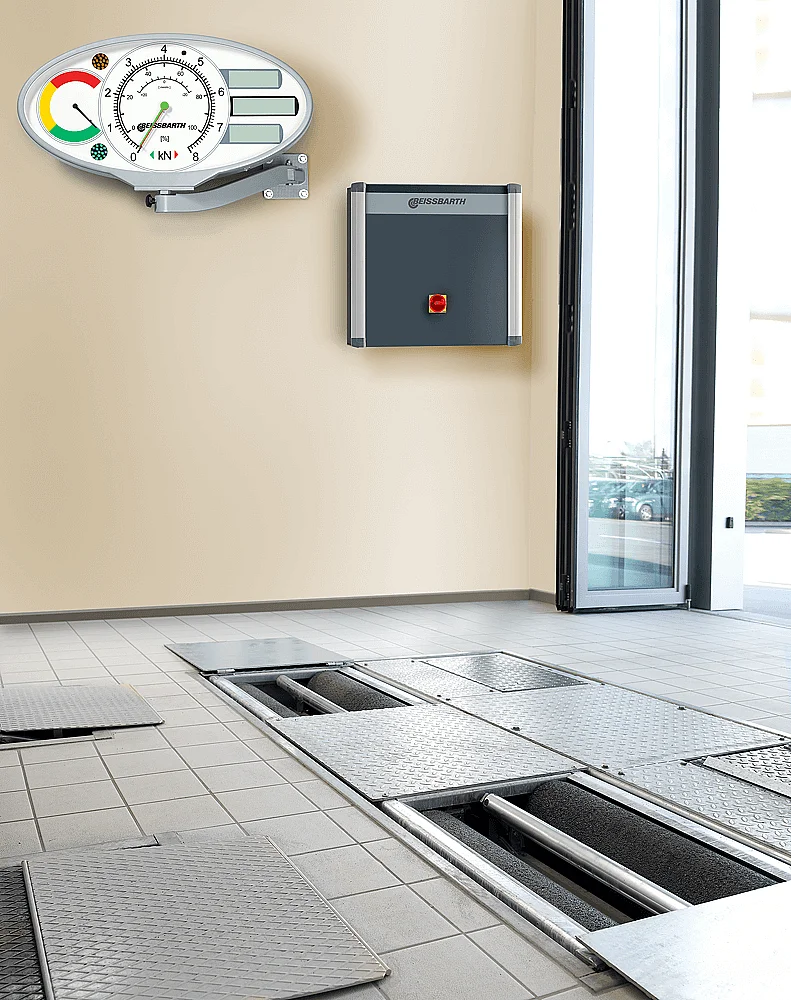

BD-Pkw-Bremsenprüfstände sind richtlinienkonform und für die Hauptuntersuchung geeignet. Gleichzeitig sind sie modulare Hilfsmittel bei Diagnosen, Reparatur- und Service-Arbeiten in der Werkstatt. Ganz nach Kundenanforderung kann der Bremsenprüfstand zur Prüfstraße mit Fahrwerktester ausgebaut werden. Bedienung, Visualisierung und Bewertung von Prüfergebnissen erfolgt über eine Analoganzeige.
Mehr Service, mehr Kunden
Um den Bremsenservice noch einfacher und schneller zu machen, lassen sich die BD-Pkw-Serie und die neue Beissbarth Power-Box um leistungsstarkes Zubehör ergänzen:
- Standsäule für Power-Box
- Pedalkraftsensor (Funk-Version)
- Rollenabdeckbleche
- IR-Fernbedienung

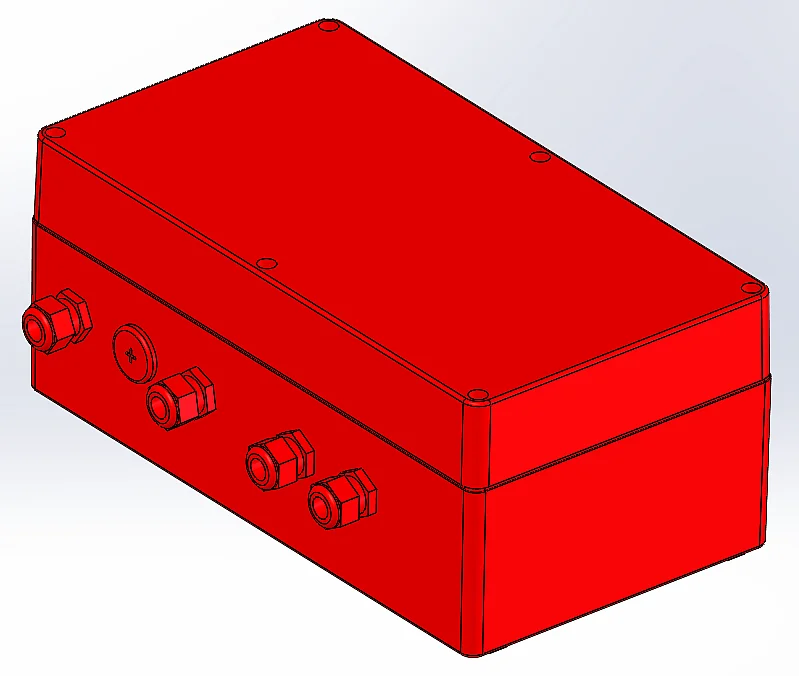

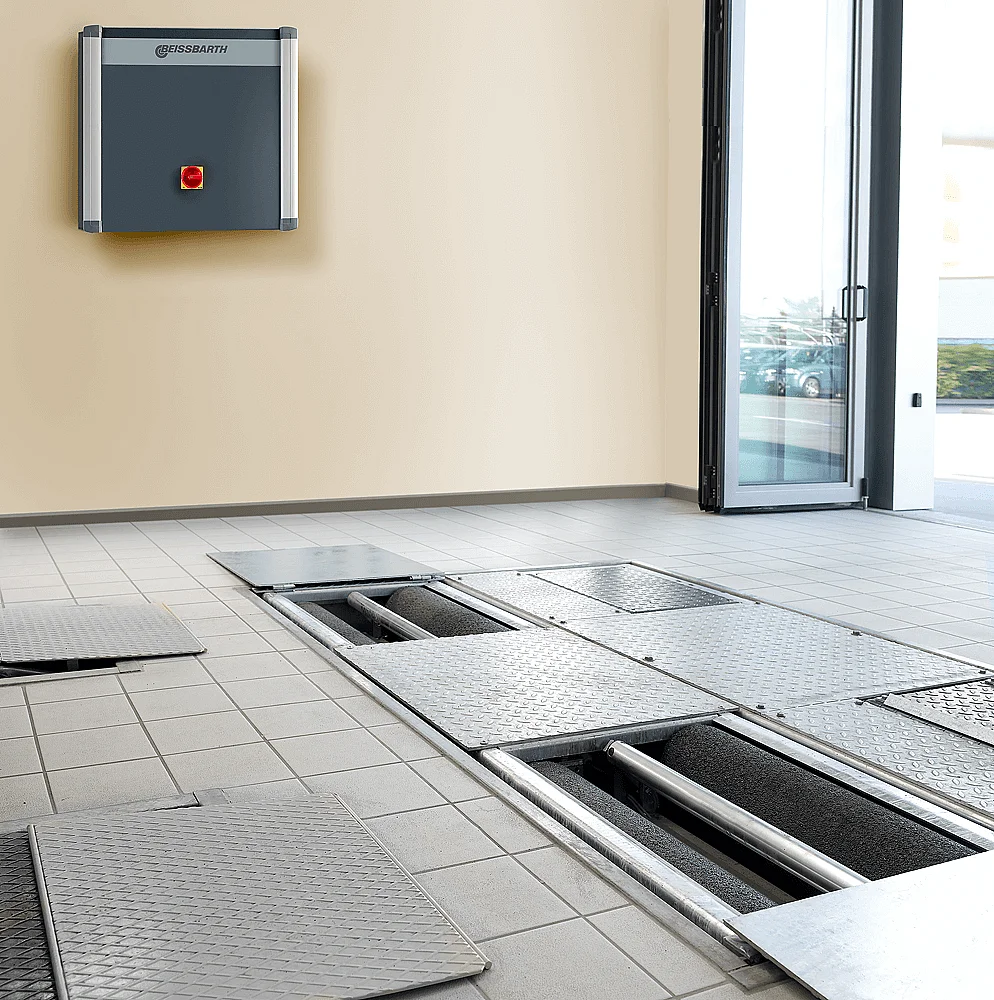

Beissbarth Power-Box für BD-Bremsenprüfstände
- Power-Box: der praktische neue Schaltschrank
- Alle Elektronik jetzt kompakt und sicher verstaut
- Alle elektronischen Komponenten sicher verstaut in einem robusten und leicht zugänglichen Gehäuse
- Leicht erkennbare und zugängliche ASA-Livestream-Schnittstelle im Gehäuse integriert
- 230-V-Steckdose am Prüfgerät für Laptop von Servicetechniker und Prüfer (Separate Zuleitung durch autorisierten Techniker notwendig)
- Leicht zugänglicher Hauptschalter mit Not-Aus-Funktion
- Wandmontage (Serie) oder Standsäule (optional)
ASA-Livestream
- Die ASA-Schnittstelle ermöglicht den Datenaustausch zwischen Bremsenprüfständen und Produktivsystemen der Prüforganisationen. Während der Prüfungen ist die Einbindung in ein anderes Werkstattnetz nicht gestattet. Für die Stromversorgung während der Prüfung wird eine 230-V-Steckdose benötigt.
Bei Beissbarth standardmäßig inklusive:
- Vollständig feuerverzinkt
- Automatische Allraderkennung
- Programm für elektrische Parkbremsen
- Motorbremse
- ASA-Livestream
- Hochwertige Motoren, verstärkte Lager
- Premium Beschichtung der Rollen
- Erhöhte hinterer Rolle zur präzisen Messung beim ersten Mal
| Raddurchmesser max. | 1000 mm |
|---|---|
| Gewicht | 468 kg |
| Felgendurchmesser max. | 32 " |
| Schutzart | 54 |
| Länge | 660 mm |
| Höhe | 250 mm |
| Messsystem | DMS |
| Breite | 2360 mm |
| Prüfgeschwindigkeit | 5,2 km/h |
| Reibungskoeffizient trocken/nass | 0,8 / 0,7 |
| Rollenlänge | 700 mm |
| Rollenüberhöhung | 25 mm |
| Felgendurchmesser min. | 10 " |
| Achsgewicht max. | 2,5 t |
| Rollendurchmesser | 205 mm |
| Prüfbreite min. | 800 mm |
| Prüfbreite max. | 2200 mm |
| Verpackungslänge | 2420 mm |
| Verpackungsbreite | 820 mm |
| Verpackungshöhe | 700 mm |
| Bruttogewicht | 498 kg |
| Raddurchmesser min. | 320 mm |
| Rollenachsabstand | 381 mm |
| Überfahrlast max. | 4,0 t |
| Höhendifferenz Rollenoberkante vorn - Werkstattboden | -10 mm |
| Raddurchmesser max. | 1000 mm |
|---|---|
| Gewicht | 468 kg |
| Felgendurchmesser max. | 32 " |
| Schutzart | 54 |
| Länge | 660 mm |
| Höhe | 250 mm |
| Messsystem | DMS |
| Breite | 2360 mm |
| Prüfgeschwindigkeit | 5,2 km/h |
| Reibungskoeffizient trocken/nass | 0,8 / 0,7 |
| Rollenlänge | 700 mm |
| Rollenüberhöhung | 25 mm |
| Felgendurchmesser min. | 10 " |
| Achsgewicht max. | 2,5 t |
|---|---|
| Rollendurchmesser | 205 mm |
| Prüfbreite min. | 800 mm |
| Prüfbreite max. | 2200 mm |
| Verpackungslänge | 2420 mm |
| Verpackungsbreite | 820 mm |
| Verpackungshöhe | 700 mm |
| Bruttogewicht | 498 kg |
| Raddurchmesser min. | 320 mm |
| Rollenachsabstand | 381 mm |
| Überfahrlast max. | 4,0 t |
| Höhendifferenz Rollenoberkante vorn - Werkstattboden | -10 mm |

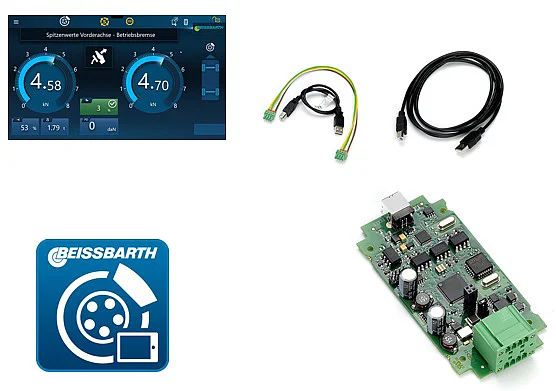

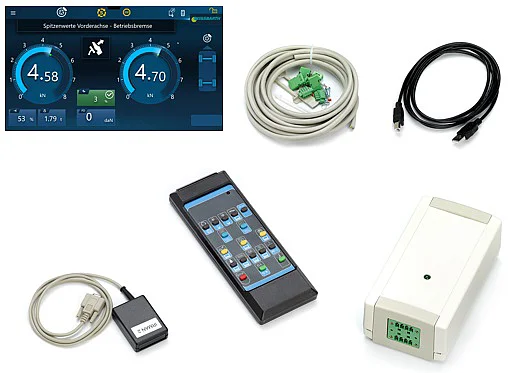

- Integriertes ICperform PC-Kit mit ICperform Software Lizenz und Tablet App Lizenz1 691 601 9641 691 601 964

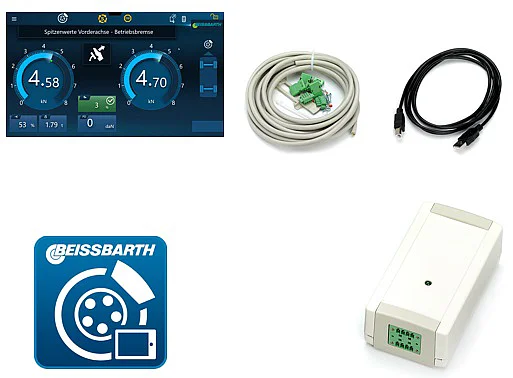

- Externes ICperform PC-Kit mit ICperform Software Lizenz und Tablet App Lizenz1 691 601 9651 691 601 965
PC-Anschluss-Kit mit BUS-Kabel für größere Entfernungen (Standard 15 m, optional bis 30 m), USB-Box, USB-Kabel, Lizenzen für Icperform Garage Car Software und Tablet App (nicht für Prüfstraße)

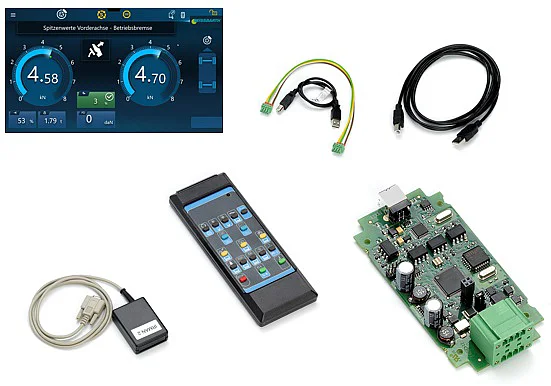

- Integriertes ICperform PC-Kit - IR mit Fernbedienung und ICperform Software Lizenz1 691 601 9631 691 601 963
PC-Anschluss-Kit für den Einbau im neuen Steuerschrank, direkte Verbindung zum PC mit USB-Kabel (bis ca. 1,5 m), USB-Platine für Steuerschrank, USB-Kabel, Fernbedienung, Lizenz für ICperform Garage Car Software (nicht für Prüfstraße) | Systemvoraussetzung für Fernbedienung: serielle PC-Schnittstelle
- Externes ICperform PC-Kit - IR mit Fernbedienung und ICperform Software Lizenz1 691 601 9661 691 601 966
PC-Anschluss-Kit mit BUS-Kabel für größere Entfernungen (Standard 15 m, optional bis 30 m), USB-Box, USB-Kabel, Fernbedienung, Lizenz für ICperfrom Garage Car Software (nicht für Prüfstraße) | Systemvoraussetzung für Fernbedienung: serielle PC-Schnittstelle

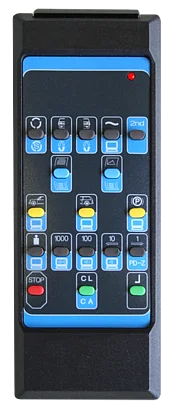

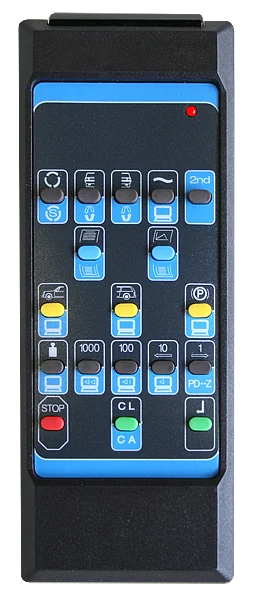

- Fernbedienung 1 691 701 0181 691 701 018
in einigen SW-Kits inklusive, aber auch separat erhältlich | inkl. Batterie
- PC-Fahrwagen Standard | leer1 691 811 2501 691 811 250
Der Fahrwagen ermöglicht die beste Anordnung und Positionierung aller PC-Komponenten | Leerer Wagen! Um eine PC-Komponente hinzuzufügen, können Sie zusätzlich Art. 1 691 810 743 bestellen.
- PC-Ausrüstungspaket für PC-Fahrwagen Standard1 691 810 7431 691 810 743
Komplette PC-Ausstattung | inkl. PC, Monitor, Monitorhalterung, Maus, Tastatur und Drucker
- Monitorhalter 17 - 27"1 693 740 8841 693 740 884
Enthält nur den Monitorhalter (Monitor nicht im Lieferumfang enthalten)
- Monitorhalter 22 - 35"1 693 740 9111 693 740 911
Enthält nur den Monitorhalter (Monitor nicht im Lieferumfang enthalten)
- Standsäule für TV-Monitor / ovale Analoganzeige1 691 600 4701 691 600 470
Alternative zur Wandmontage, Befestigungslösung für TV-Monitore oder ovale Analoganzeigen

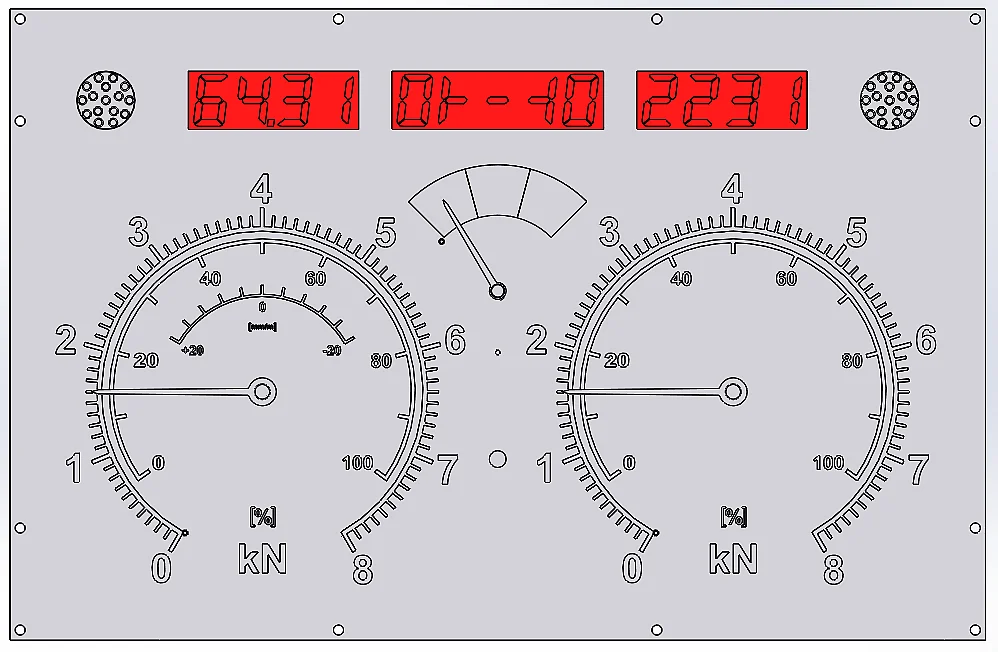

- LCD-Anzeige-Set zum Aufrüsten von analogen Anzeigen ohne integriertes LCD1 691 601 0251 691 601 025

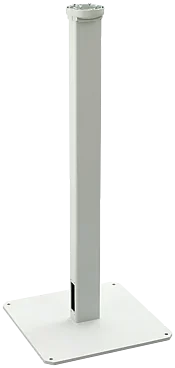

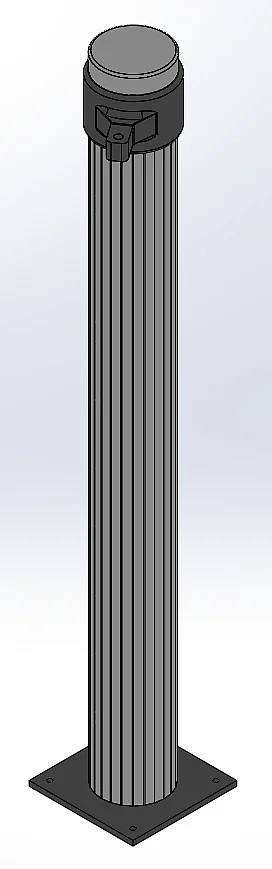

- Standsäule für Power-Box1 691 601 4351 691 601 435
Alternative zur Wandmontage-Befestigung der Power-Box (im Lieferumfang aller Bremsprüfstande enthalten)
- Kantenschutzrahmen für Pkw-Bremsenprüfstand | 700 mm1 691 602 0001 691 602 000
Kantenschutz für einen Rollensatz mit 700 mm Rollenlänge
- Einbauwanne für Pkw-Bremsenprüfstand | 700 mm1 691 602 1151 691 602 115
Einbauwanne für einen Rollensatz mit 700 mm Rollenlänge
- Rollenabdeckbleche schwenkbar | 700 mm1 691 601 0111 691 601 011
Schwenkbare Rollenabdeckbleche für BD mit Rollenbreite 700 mm | 1 Satz = 2 Stück
- Rollenabdeckbleche steckbar | 700 mm1 691 601 0101 691 601 010
Steckbare Rollenabdeckbleche für BD mit Rollenbreite 700 mm | 1 Satz = 2 Stück
- Auflageleisten für Achslastwaage | 2 Stück1 691 601 0091 691 601 009
Solide Auflage zur Justierung der Stellschrauben der Waagen. Nur notwendig bei Einbau ohne Einbauwanne.
- Höhenausgleich für BD 4xxx / QB.4 in Kombination mit SA 640 / SN 680 / QS.41 691 601 1091 691 601 109
Höhenausgleich zum Einbau unter dem Bremsprüfstand, wenn dieser zusammen mit dem EUSAMA-Fahrwerktester und dem Einbaurahmen (P/N: 1691602002) verwendet wird.
- Achslastwaage 4 Sensoren1 691 601 6061 691 601 606
4 Sensoren zur Bestimmung der Achslast des Fahrzeugs. Erfordert zusätzlich Auflageleisten 1691601009 bei Einbau ohne Einbauwanne.
- Pedalkraftsensor BPF 200 Funk1 691 601 4011 691 601 401
Pedalkraftsensor (Funk-Version) bestehend aus Kraftaufnehmer, Funkempfänger, Montage-Set
- Sanftanlauf 400 V1 691 601 4371 691 601 437
für einen sanfteren Start des Bremsprüfstands | für Länder mit 400 V
- Kabelsatz 400 V | Power-Box - Rollensatz | 30 m1 691 601 4441 691 601 444
- Gelenkspieltester GST 651 | 400 V1 691 650 0001 691 650 000
- Durch das Verschieben der Prüfplatten des GST 651 wird die Achsgeometrie der zu prüfenden Achse verspannt.
- Dadurch ist es möglich, unzulässiges Spiel an Gelenken und Radlagern festzustellen oder z.B. Risse an den Achsschenkeln zu orten.
- GST 651 darf ausschließlich zur Inspektion von zweispurigen Fahrzeugen mit einer maximalen Achslast von 4000 kg verwendet werden.
- Fernsteuerung über Steuerlampe mit Bedientasten (Ø 60 mm, 205 mm lang, inkl. Halogenlampe mit Reflektor 12 V / 20 W)
- Digitales Kalibrierset für Bremsenprüfstände1 691 601 3921 691 601 392
Digitales Kalibrierset mit Transportkoffer, digitalem Kraftsensor und Kalibrierhandbuch
- Einbauwanne für Gelenkspieltester GST 6511 691 651 0011 691 651 001
- Hub- und Senkschwelle | HUS 104 | für BD 4xxx und QB.4 Bremsenprüfstände | 700mm1 691 600 0151 691 600 015
Die Lösung zum vollautomatischen Absenken und Anheben der Achse in und aus dem Rollenbremsenprüfstand:
- Ideal für Premiumfahrzeuge oder Fahrzeuge mit geringer Bodenfreiheit
- Erleichtert den Ein- und Ausstieg aus dem Rollenbremsprüfstand
- Die automatische Steuerung des Absenkens und Anhebens erfolgt unter Berücksichtigung aller erforderlichen Sicherheitsanforderungen
Empfohlen für den intensiven Einsatz in PTI-Prüfstellen:
- Flüssigeres, schnelleres und vereinfachtes Verfahren
- Erhöht die Sicherheit des Bremsenprüfstands
- Erhöht die Langlebigkeit mechanischer Komponenten (reduziert unerwünschte Stöße und Beschleunigungen der Bank)
- Minimiert das Risiko von Spoilerschäden bei Sportwägen
- Vollautomatisch
